Изготовление полуавтомата модели ВSB180NCG

Делимся с вами ключевыми этапами производства полуавтомата круглошлифовального бесцентрового модели ВSB180NCG.

Листайте фотографии в галерее и знакомьтесь с полным циклом создания станка!
На фото отмечены проводимые работы и узлы оборудования:

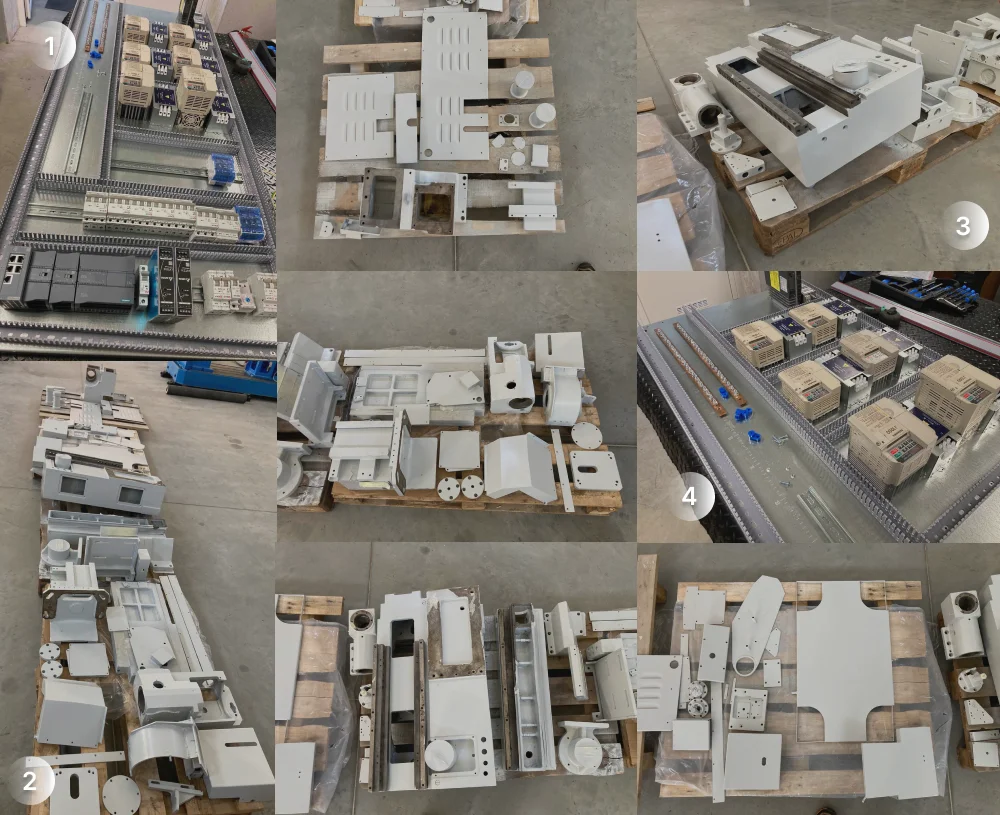

1. Монтаж электронных компонентов в шкафу управления станком
2. Детали станка после покраски
3. Основание шлифовального станка
4. Монтаж частотных преобразователей в шкафу управления

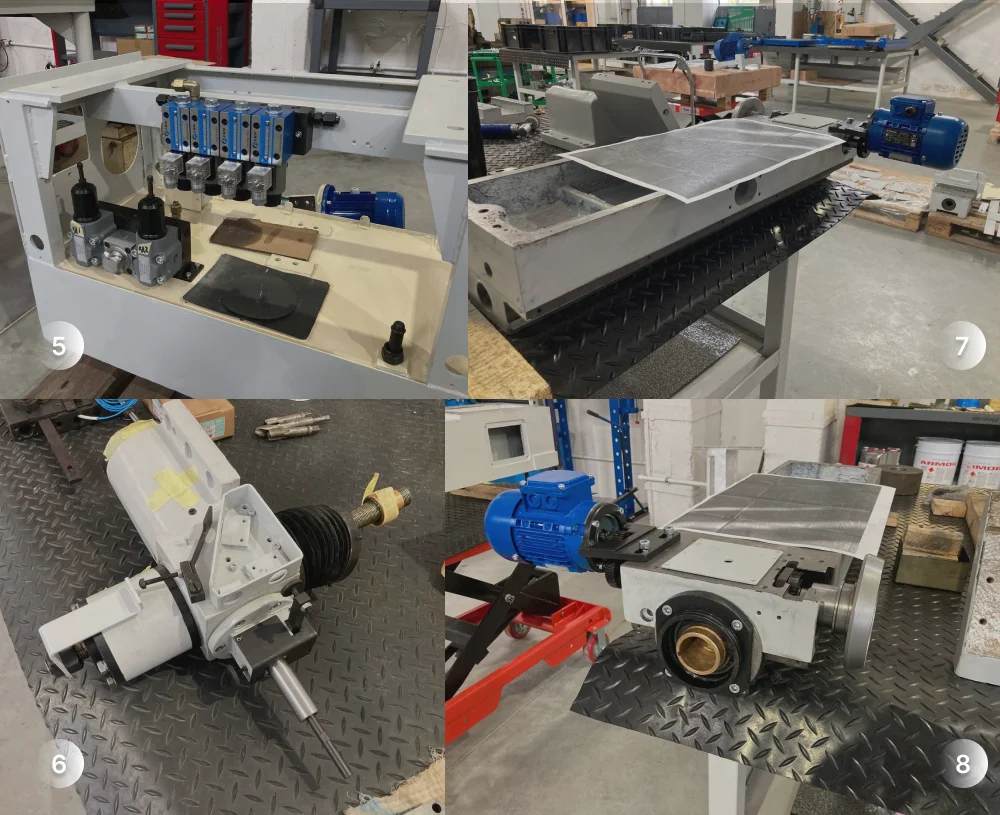

5. Монтаж гидрокоммуникаций на станине шлифовального станка
6. Сборка узла механизм врезания
7. Установка электродвигателя на стол шлифовального станка
8. Монтаж червячной и винтовой пары

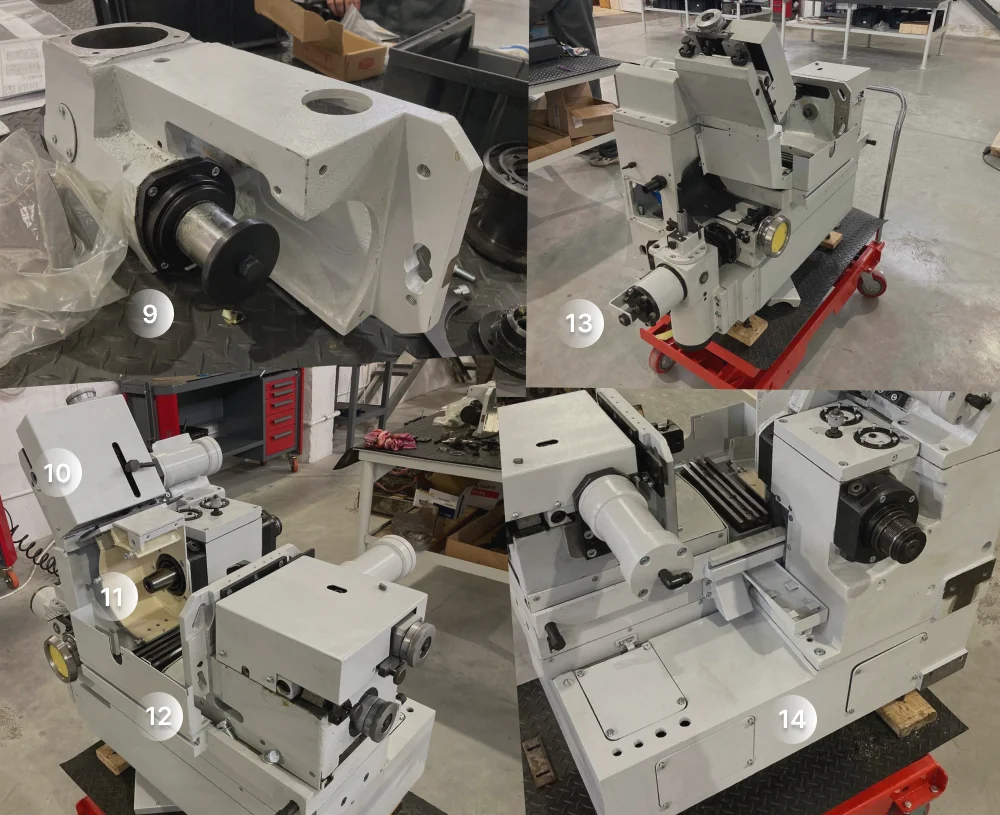

9. Установка вала в корпус, бабка ведущая (поворотная)
10. Механизм правки шлифовального круга
11. Бабка ведущая (неповоротная)
12. Стол
13. Механизм врезания
14. Основание стола

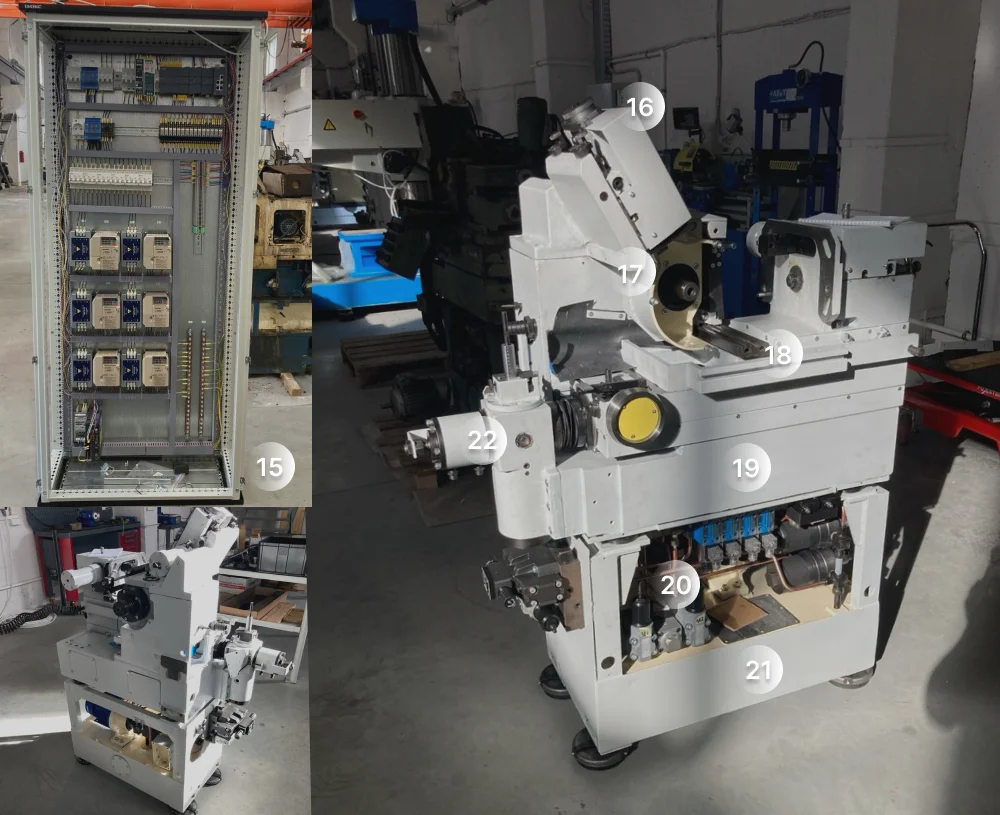

15. Монтаж электрических компонентов в шкаф управления
16. Механизм правки шлифовального круга
17. Бабка ведущая (неповоротная)
18. Стол
19. Основание стола
20. Гидрокоммуникации
21. Станина
22. Механизм врезания

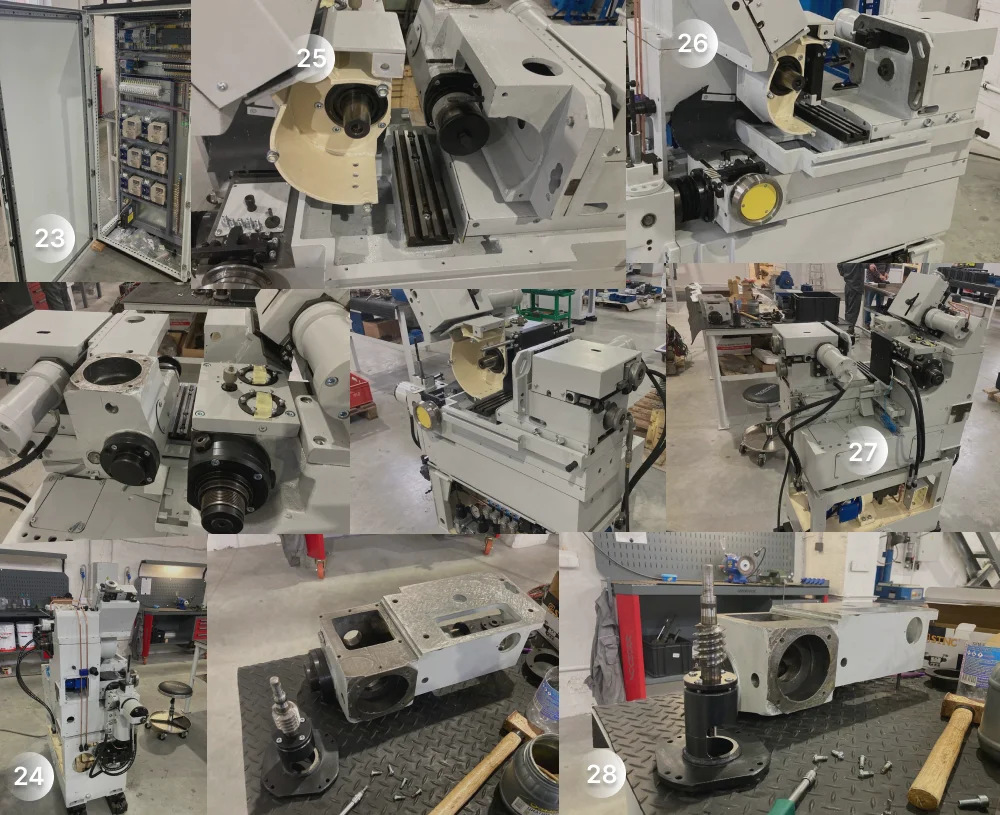

23. Монтаж электрической части
24. Подключение гидрокоммуникаций
25. Установка на стол, бабка ведущая (неповоротная) и бабка ведущая (поворотная)
26. Монтаж механизма правки шлифовального круга
27. Подключение шлангов гидрокоммуникаций
28. Сборка червячной пары (бабка ведущая поворотная)
