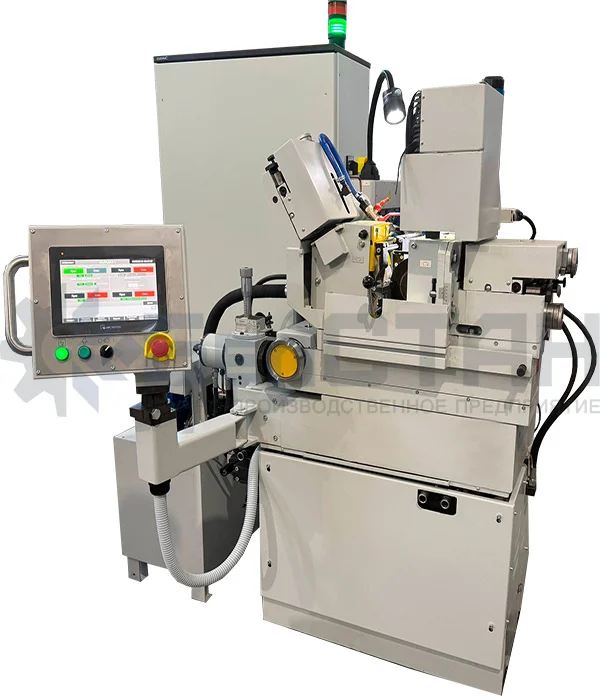

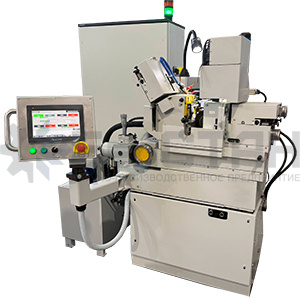

Полуавтомат предназначен для шлифования гладких, ступенчатых, конических и фасонных поверхностей типа тел вращения методом врезного или сквозного шлифования
Полуавтомат предназначен для шлифования гладких, ступенчатых, конических и фасонных поверхностей типа тел вращения методом врезного или сквозного шлифования.
На нём возможно осуществлять шлифовку изделий из чугуна, стали, цветных металлов и их сплавов до и после термической обработки, а также изделия из различных неметаллических материалов (текстолита, стекла и др.) при соответствующем подборе абразивного инструмента и материала опорного ножа.
Шпиндель шлифовального круга выполнен на гидродинамических подшипниках скольжения, шпиндель ведущего круга – на высокоточных подшипниках качения.
На полуавтомате установлены программируемые контроллеры, панели оператора, привода ведущего круга.
Полуавтомат выпускается с гидравлическим узлом врезания.
На полуавтомате применено бесступенчатое регулирование скорости резания для возможности обработки специальных материалов. На базе полуавтомата при оснащении его загрузками/выгрузками (в том числе роботами) могут изготавливаться специальные станки – автоматы.
По согласованию с заказчиком полуавтомат комплектуется программируемыми контроллерами фирм SIEMENS (NC1) и MITSUBISHI (NC2) и DELTA ELECTRONICS (NC3).
Технические характеристики ВSB180NC
| Параметр | Значение |
|---|---|
| Диаметр шлифования, мм | 0,5...10 |
| Макс, длина обрабатываемой заготовки | |
| Шлифование на проход (стандартное исполнение), мм | 68 |
| Врезное шлифование, мм | 38 |
| Шлифовальный круг | |
| Макс, диаметр, мм | 200 |
| Макс, ширина, мм | 40 (63*) |
| Отверстие, мм | 76 |
| Окружная скорость, м/с | 28...42 |
| Мощность привода, кВт | 2,2 |
| Ведущий круг | |
| Макс, диаметр, мм | 150 |
| Макс, ширина, мм | 40 (63*) |
| Отверстие, мм | 51 |
| Мин./макс. число об. при шлифовании, min-1 | 5/250 |
| Число об. при правке, min-1 | 380 |
| Мощность привода, кВт | 0,25 |
| Дискретность мин. подналадочных перемещений, мкм | - |
| Угол наклона бабки ведущего круга, град | + 6 |
| Потребляемая мощность (суммарная), кВт | 3,79 |
| Масса станка, кг | 1230 |
