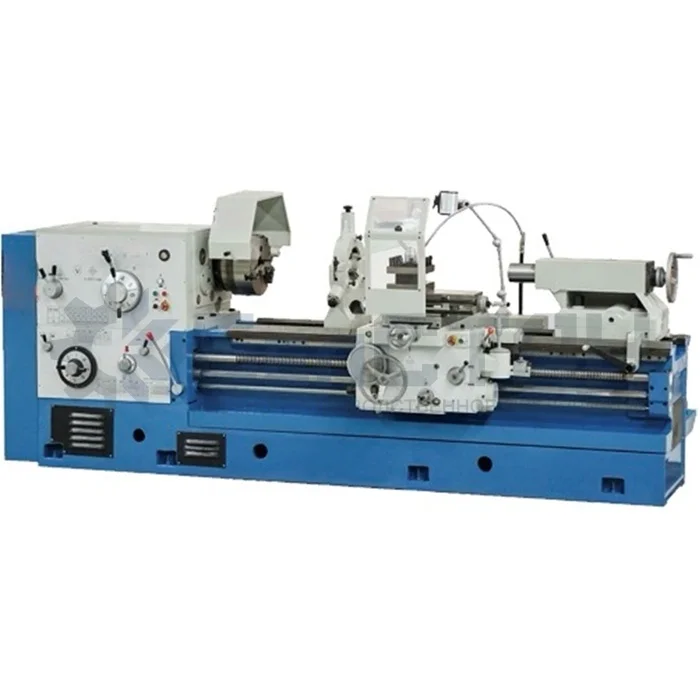

Универсальный токарно-винторезный станок BSTU63150
Арт. BSTU63150
Универсальный токарно-винторезный станок BSTU63150
Характеристики
Универсальный токарно-винторезный станок BSTU63150
Арт. BSTU63150
#PROP_TITLE#
—
#PROP_VALUE#
Универсальный токарно-винторезный станок BSTU63150
Технические характеристики
| Параметр | Значение |
|---|---|
| Диаметр обрабатываемой заготовки, мм не более: | |
| над станиной | 630 |
| над суппортом | 345 |
| над выемкой в станине ( в ГАПе) | 800 |
| в люнете неподвижном (пределы) | 20…180 (100…300) |
| Расстояние между центрами (РМЦ), мм | 1500 |
| Длина обрабатываемой заготовки, мм, не более: | 1250 |
| Длина выемки в станине ( ГАП), мм | 230 |
| Расстояние между направляющими станины, мм | 600 |
| Наибольшая масса устанавливаемой заготовки в центрах, кг | 2000 |
| Конец шпинделя по DIN 55029 | D11 |
| Диаметр цилиндрического отверстия в шпинделе, мм | 105 |
| Конус шпинделя | Ф120 мм, 1:20 |
| Центр в пиноли задней бабки по ГОСТ13214-79 | 7032-0043 Морзе 6 |
| Наибольшее перемещение пиноли задней бабки,мм | 240 |
| Количество позиций инструмента в резцедержателе | 4 |
| Угол поворота четырехпозиционного резцедержателя, град | ±90° |
| Размер сечения инструмента, мм | 32х32 |
| Пределы частоты вращения шпинделя, об/мин | 7,5..1000 |
| Количество ступеней частот вращения шпинделя: | |
| прямого вращения | 18 |
| обратного вращения | 6 |
| Количество ступеней рабочих подач: | |
| продольных | 64 |
| поперечных | 64 |
| Пределы рабочих подач, мм/об | |
| продольных | 1,6…24,3 |
| поперечных | 0.1...1.52 |
| Количество обрабатываемых резьб : | |
| метрических | 52 |
| дюймовых | 26 |
| модульных | 53 |
| питчевых | 24 |
| Пределы шагов обрабатываемых резьб: | |
| метрических, мм | 1…240 |
| дюймовых, число ниток на 1” | 14…1 |
| модульных, модуль | 0,5…120 |
| питчевых, питч диаметральный | 28…1 |
| Поперечное перемещение суппорта, мм | 370 |
| Перемещение верхней части суппорта, мм | 200 |
| Пределы скоростей быстрых перемещений суппорта, мм/мин, не менее: | |
| продольных | 4000 |
| поперечных | 2000 |
| Показатели силовой характеристики станка | |
| Наибольший крутящий момент на шпинделе, Нм | 2400 |
| Мощность привода главного движения, кВт | 11 |
| Мощность привода быстрых перемещений, кВт | 1,1 |
| Мощность привода охлаждения, кВт | 0,09 |
| Габаритные размеры станка, мм, не более: | |
| длина: | 3500 |
| ширина | 1170 |
| высота | 1250 |
| Масса станка, нетто, кг | 4700 |
| Характеристика электрооборудования | |
| Род тока питающей сети | Переменный, трехфазный |
| Частота тока, Гц | 50 |
| Напряжение, В | 380 |
| Напряжение цепи управления, В | |
| род тока – переменный | 24 |
| Напряжение цепи местного освещения, В | 24 |
| Класс точности станка по ГОСТ 8 | Н |
