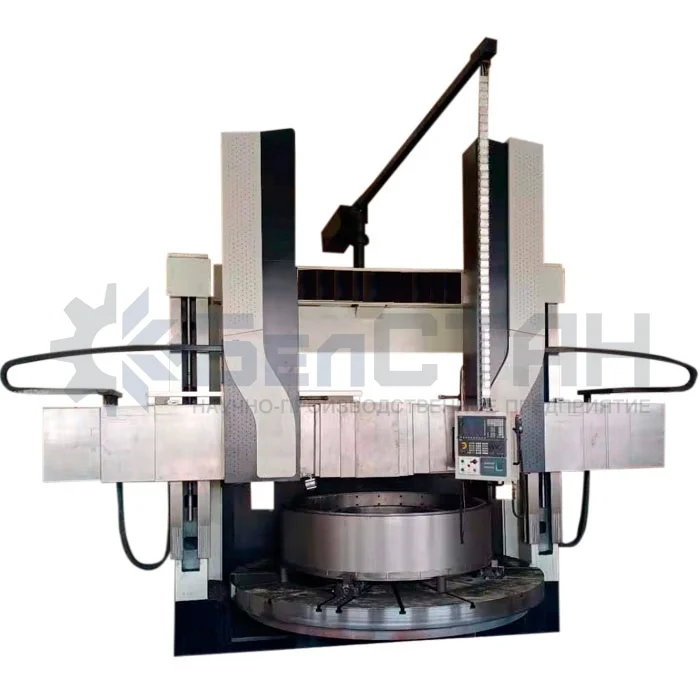

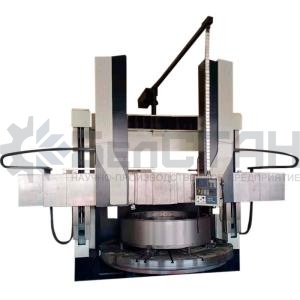

Токарно-карусельный двухстоечный станок с ЧПУ BSTK320CNC31
Токарно-карусельный двухстоечный станок BSTK320CNC31 применяется для обработки различных крупных цилиндрических деталей из черных и цветных металлов в мелкосерийном и крупносерийном производстве. Среди видов обработки - протачивание цилиндрических и конусообразных поверхностей, сверление и рассверливание, прорезка канавок, нарезание резьбы и др.
Токарно-карусельный двухколонный станок серии BSTK320CNC31 отличается точностью, надежностью, энергетической эффективностью и простотой обслуживания. Чтобы гарантировать долгосрочную надежность и превосходное качество, все основные структурные компоненты изготовлены из высококачественного чугуна и обрабатываются на заводе на оборудовании с ЧПУ. Мощные электродвигатели и очень прочная конструкция обеспечивают быструю и точную обработку. Станок оборудован двумя вертикальными опорами для крепления стальных держателей.
Для обеспечения необходимых силовых параметров обработки станок оснащен двигателем переменного тока высокой мощности 55 кВт, развивающим высокий крутящий момент. Это достигается за счет редукторов с высоким передаточным отношением, а также сдвоенных двигателей в системе главного привода. Таким образом, основными достоинствами данного типа оборудования являются мощность и развиваемый момент на токарном шпинделе.
Левый резцедержатель управляется серводвигателем и ПЛК. Правый резцедержатель управляется системой ЧПУ Fanuc. Двухстоечный вертикальный токарный станок имеет большой рабочий стол диаметром 3200 мм выдерживающий нагрузку до 16 тонн.
В шпинделе станка применяются высокоточные двухрядные роликовые подшипники.
Для смазки направляющих используется система автоматической смазки постоянного давления, которая распределяет смазку через маслораспределитель.
Благодаря системе смазки, радиальное и осевое биение рабочего стола снижается, что обеспечивает более высокую точность и увеличенную несущую способность.
В приводах осей используются серводвигатели и ШВП в сочетании с высокоточными редукторами.
Технические характеристики
| Параметр | Значение |
|---|---|
| Система ЧПУ | Fanuc 0i TF |
| Диаметр стола, мм | 3200 |
| Максимальный диаметр обработки, мм | 4000 |
| Максимальная высота заготовки, мм | 2000 |
| Максимальный вес заготовки, кг | 16 000 |
| Кол-во скоростей рабочего стола | 4, бесступенчатая регулировка |
| Диапазон скоростей стола, об/мин | 2~63 |
| Максимальный крутящий момент стола, кН-м | 63 |
| Макс. усилие резания правого резцедержателя, кН | 35 |
| Горизонтальный ход правого резцедержателя, мм | -20 ~ 2 100 |
| Вертикальный ход правого ползуна, мм | 1000 |
| Диапазон подачи правого резцедержателя, мм/мин | 0. 1-1000 бесступенчатая регулировка |
| Макс. усилие резания левого резцедержателя, кН | 28 |
| Горизонтальный ход левого резцедержателя, мм | -20 ~2100 |
| Вертикальный ход левого ползуна, мм | 1000 |
| Диапазон подачи левого резцедержателя, мм/мин | 0 .2 – 500 бесступенчатая регулировка |
| Наибольший угол поворота суппортов, град. | -30~+30 |
| Размер сечения инструмента, мм | 40х50 |
| Ускоренное перемещение резцедержателя, мм/мин | Прав. : 2000 |
| Лев.:2000 | |
| Макс. перемещение поперечной балки, мм | 2000 |
| Скорость подъема поперечной балки, мм/мин | 350 |
| Мощность двигателя привода поперечной балки, кВт | 1 1 |
| Мощность главного двигателя, кВт | 55 |
| Размеры ДхШхВ, мм | 6900*5200*7200 |
| Вес станка, т | 45* |
| Питание электросети, | 380В/50Гц, 3Ф |
