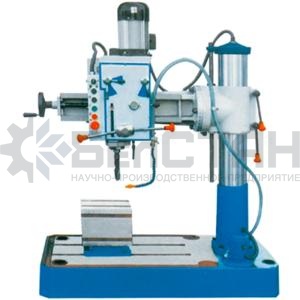

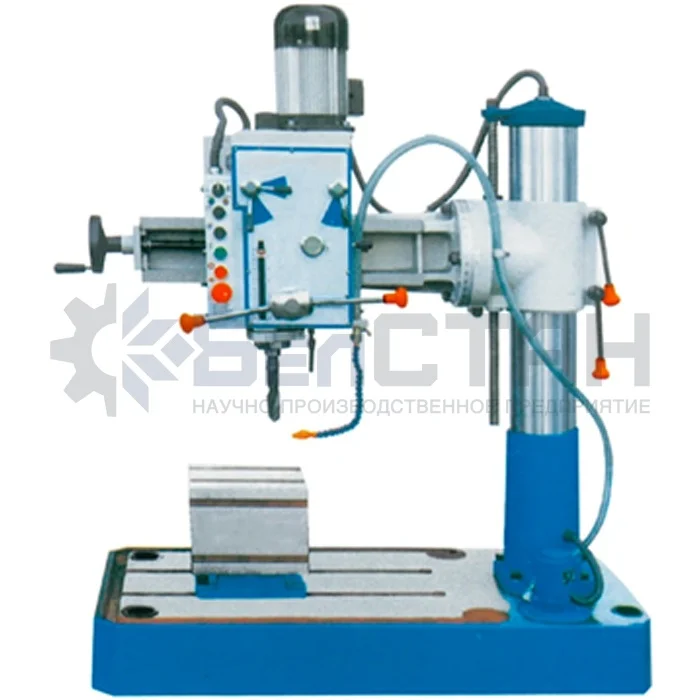

Радиально-сверлильный станок BSR2570
Арт. BSR2570
Радиально-сверлильный станок BSR2570
Характеристики
Радиально-сверлильный станок BSR2570
Арт. BSR2570
#PROP_TITLE#
—
#PROP_VALUE#
Радиально-сверлильный станок BSR2570
Технические характеристики
| Параметр | Значение |
|---|---|
| Наибольший диаметр сверления в стали 45 ГОСТ1050, мм | 25 |
| Наибольший диаметр сверления в чугуне, мм | 31.5 |
| Наибольший диаметр нарезаемой резьбы (Сталь \чугун) | М16/М20 |
| Вылет шпинделя (расстояние от оси шпинделя до образующей колонны, измеряемое в плоскости, параллельной направляющим рукава и проходящей через ось колонны), мм: | |
| наибольший, не менее | 700 |
| наименьший, не более | 300 |
| Расстояние от нижнего торца шпинделя до зеркала основания, мм: | |
| наибольшее, не менее | 680 |
| наименьшее, не более | 275 |
| Число ступеней частоты вращения шпинделя | 8 |
| Частота вращения шпинделя, об/мин | 100–1600 |
| Число ступеней механических подач шпинделя | 3 |
| Механические подачи шпинделя, мм/об | 0.08, 0.14, 0.23 |
| Мощность привода главного движения, кВт | 1 |
| Габаритные размеры станка | |
| Длина х ширина х высота , мм | 1235×625×1230 |
| Габаритные размеры станка в упаковке | |
| Длина х ширина х высота , мм | 1270x690x1370 |
| Масса станка, без приспособлений, поставляемых за отдельную плату, кг, не более ( нетто/брутто) | 500 /540 |
| Колонна | |
| Диаметр колонны, мм | 150 |
| Суммарный угол поворота рукава вокруг оси колонны (вертикальная ось). | 360° |
| Суммарный угол поворота рукава вокруг горизонтальной оси. | +/- 45° |
| Зажим на колонне | ручной |
| Сверлильная головка | |
| Наибольший ход по направляющим рукава, мм | 400 |
| Суммарный угол поворота сверлильной головки вокруг горизонтальной оси. | 0° |
| Зажим головки на направляющих рукава | ручной |
| Шпиндель | |
| Ход шпинделя, мм: | |
| наибольший | 130 |
| на 1 оборот штурвала | 94,2 |
| на 1 деление лимба | 1 |
| Конус шпинделя внутренний |
Морзе 3 АТ6 ГОСТ 25557 |
| Плита фундаментная | |
| Размер рабочей поверхности, мм: | |
| ширина | 635 |
| длина (до фланца колонны) | 1200 |
| высота | 155 |
| Количество пазов | 2 |
| Ширина паза по ГОСТ 1574, мм | 18 |
| Расстояние между пазами, мм | 180 |
| Присоединительные размеры плиты для фундамента, мм | |
| Стол прямоугольный съемный | |
| Размер рабочей поверхности, мм: | |
| горизонтальной | 250х250 |
| вертикальной | 250х250 |
| Ширина паза, мм | 14 |
| Расстояние между пазами, мм | 125 |
| Количество пазов на поверхности: | |
| горизонтальной | 2 |
| вертикальной | 2 |
