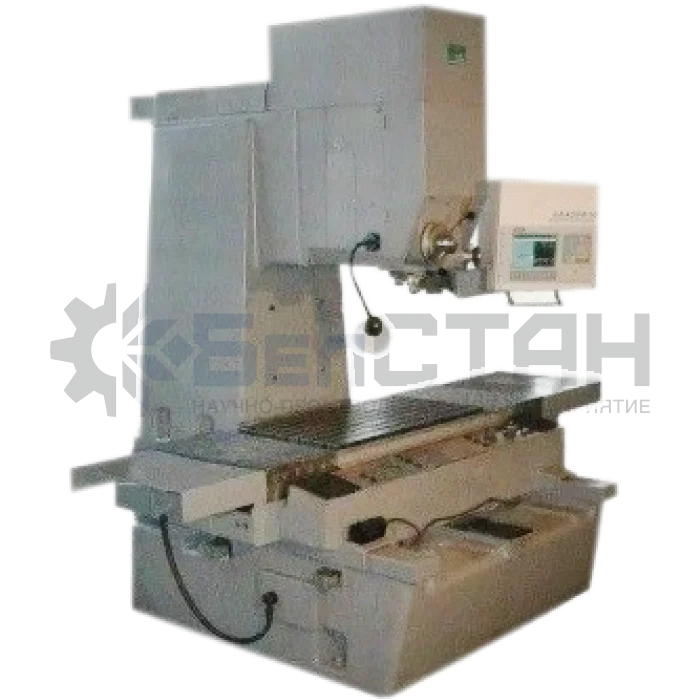

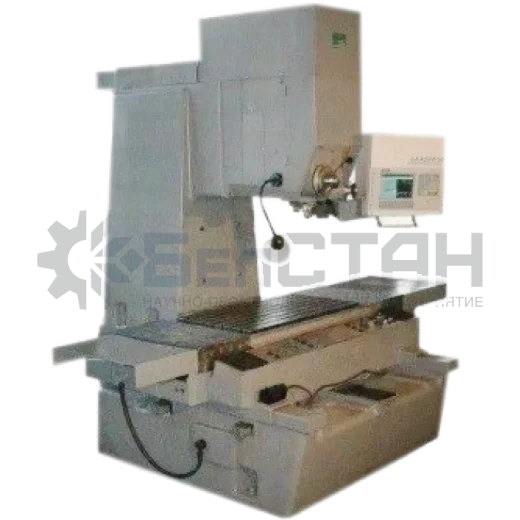

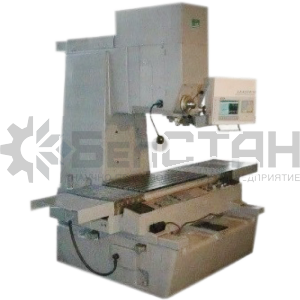

Координатно-расточной станок BS2Е450F3 предназначен для обработки отверстий с точным расположением осей и для легких фрезерных работ.
Координатно-расточной станок BS2Е450F3 предназначен для обработки отверстий с точным расположением осей и для легких фрезерных работ. Наличие точных измерительных приборов дает возможность использовать станок для точных измерений. Для обработки наклонных отверстий и отверстий, заданных в полярной системе координат, к станку прилагаются поворотные столы (за отдельную плату).
Станок BS2Е450F3 - одноколонного типа, имеет прямоугольный стол с продольным и поперечным перемещением. Предусмотрено установочное перемещение шпиндельной бабки.
Рабочее и ускоренное перемещение стола осуществляются независимо в продольном и поперечном направлениях асинхронными электроприводами с широким диапазоном регулирования. Точная установка стола на заданную координату производится вручную, маховичком. Станок снабжен устройством цифровой индикации, дающим возможность оператору производить установку координат с дискретностью 0,001 мм в двух взаимно перпендикулярных направлениях.
Вращение шпинделя осуществляется от регулируемого электропривода переменного тока через трехступенчатую коробку скоростей. Подачи шпинделя регулируются бесступенчато при помощи фрикционного вариатора. Имеется механизм автоматического отключения подачи шпинделя на заданной глубине.
Технические характеристики
| Параметр | Значение |
|---|---|
| Класс точности по ГОСТ 8-82 | А |
| Размеры рабочей поверхности стола (Д х Ш), мм | 1120 х 630 |
| Наибольшее перемещения стола, мм | |
| Продольное по X | 1000 |
| Поперечное по Y | 600 |
| Допускаемая масса обрабатываемого изделия, кг | 600 |
| Наибольший диаметр расточки, мм | 250 |
| Наибольший диаметр сверления, мм | 30 |
| Число Т-образных пазов по ГОСТ6569-75 | 7 |
| Ширина пазов по ГОСТ1574-75, мм | 14 |
| Расстояние между пазами, мм | 80 |
| Расстояние от торца шпинделя до рабочей поверхности | |
| стола, мм | |
| наибольшее | 750 |
| наименьшее | 200 |
| Вылет шпинделя (расстояние от оси шпинделя до стойки), мм | 710 |
| Наибольший ход гильзы шпинделя, мм | 260 |
| Конус шпинделя по ГОСТ 15945-70 | Конус 45 (7:24) |
| Наибольший конус закрепляемого инструмента | Морзе 4 |
| Пределы частоты вращения шпинделя, об/мин | 10...2000 |
| Регулирование частот вращения шпинделя | Бесступенчатое |
| Ускоренный ход стола и салазок, мм/мин. | 6000 |
| Пределы рабочих подач шпинделя, мм/мин. | 1,2…1000 |
| Дискретность отсчета координат по осям Х, У, Z, мм | 0,001 |
| Точность установки координат стола (X, Y), мм | 0,005 |
| Точность межосевых расстояний отверстий, мм | 0,006 |
| Система УЧПУ | БалСистем |
| Оптоэлектронные преобразователи линейных перемещений | ЛИР-522 или аналог |
| Габаритные размеры станка (Д х Ш х В), мм | 3500 х 3000 х 3000 |
| Масса станка (без электрошкафа и принадлежностей), кг | 8250 |
| Количество электродвигателей на станке | 8 |
| Электродвигатель главного движения: | |
| тип | АДЧР132S4У3* |
| мощность, кВт | 7,5 |
| частота вращения, об/мин. | 1500 |
| Электродвигатель приводов подач стола, салазок | |
| Тип | ECM-B3M-L21845RS1* |
| мощность, кВт | 4,5 |
| частота вращения, об/мин. | 1500 |
| Электродвигатель привода подач шпинделя: | |
| Тип | ECM-B3M-J20807RS1* |
| мощность, кВт | 0,75 |
| частота вращения, об/мин | 3000 |
| Электродвигатель привода подач шпиндельной коробки: | |
| Тип | АИР56В4* |
| мощность, кВт | 0,18 |
| частота вращения, об/мин | 1500 |
| Электродвигатель механизма переключения скоростей: | |
| тип | A60KTYZ-15 K7011/K701* |
| мощность, кВт | 0,014 |
| частота вращения, об/мин. | 15 |
