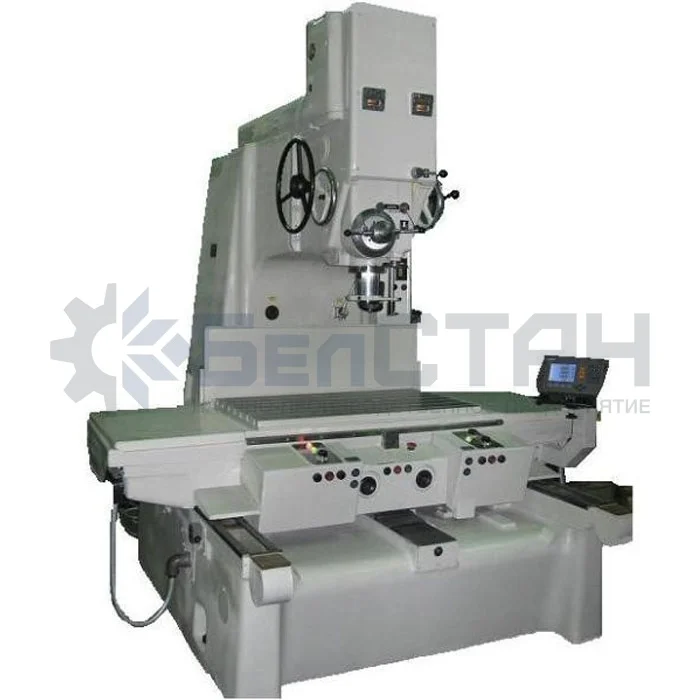

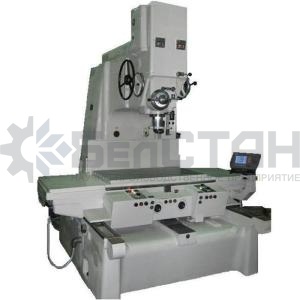

Координатно-расточной станок BS2D450F1 предназначен для обработки отверстий с точным расположением осей и для легких фрезерных работ.
Координатно-расточной станок BS2D450F1 предназначен для обработки отверстий с точным расположением осей и для легких фрезерных работ. Наличие точных измерительных приборов дает возможность использовать станок для точных измерений. Для обработки наклонных отверстий и отверстий, заданных в полярной системе координат, к станку прилагаются поворотные столы (за отдельную плату).
Станок BS2D450F1 - одноколонного типа, имеет прямоугольный стол с продольным и поперечным перемещением. Предусмотрено установочное перемещение шпиндельной бабки.
Рабочее и ускоренное перемещение стола осуществляются независимо в продольном и поперечном направлениях асинхронными электроприводами с широким диапазоном регулирования. Точная установка стола на заданную координату производится вручную, маховичком. Станок снабжен устройством цифровой индикации, дающим возможность оператору производить установку координат с дискретностью 0,001 мм в двух взаимно перпендикулярных направлениях.
Вращение шпинделя осуществляется от регулируемого электропривода переменного тока через трехступенчатую коробку скоростей. Подачи шпинделя регулируются бесступенчато при помощи фрикционного вариатора. Имеется механизм автоматического отключения подачи шпинделя на заданной глубине.
Технические характеристики
| Параметр | Значение |
|---|---|
| Класс точности по ГОСТ 8-82 | А |
| Размеры рабочей поверхности стола (Д х Ш), мм | 1120 х 630 |
| Допускаемая масса обрабатываемого изделия, кг | 600 |
| Наибольший диаметр сверления в стали 45, мм | 30 |
| Наибольший диаметр расточки в стали 45, мм | 250 |
| Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм | 200…800 |
| Мах перемещения стола (продольное х поперечное), мм | 1000 х 630 |
| Вылет шпинделя (от оси шпинделя до стойки), мм | 710 |
| Число Т-образных пазов по ГОСТ6569-75 | 7 |
| Ширина пазов по ГОСТ1574-75, мм | 14 |
| Расстояние между пазами, мм | 80 |
| Наибольший вертикальный ход шпиндельной коробки (установочное), мм | 330 |
| Наибольший вертикальный ход шпинделя (ручное, механическое), мм | 270 |
| Закрепление шпиндельной коробки на направляющих | ручное |
| Конус шпинделя по ГОСТ 15945-70 | Конус 45 (7:24) |
| Наибольший конус закрепляемого инструмента | Морзе 4 |
| Пределы частоты вращения шпинделя, об/мин | 50…2000 |
| Регулирование частот вращения шпинделя | Бесступенчатое |
| Ускоренный ход шпинделя, стола, салазок, мм/мин. | 1500 |
| Предохранение от перегрузки механизма подач | Есть |
| Пределы рабочих подач стола, салазок, шпинделя, мм/мин. | 30…300 |
| Дискретность отсчета координат по осям Х, У, мм | 0,001 |
| Тип устройства ЦИ | ЛИР-522 или аналог |
| Габаритные размеры станка (Д х Ш х В), мм | 3305 х 2705 х 2800 |
| Масса (без электрошкафа и принадлежностей), кг | 7800 |
| Количество электродвигателей на станке | 6 |
| Электродвигатель главного движения: | |
| тип | АИР132S4* |
| мощность, кВт | 7,5 |
| частота вращения, об/мин. | 1500 |
| Электродвигатель приводов подач: | |
| - стола, салазок | |
| Тип | 215NYS-S-15-20,0* |
| мощность, кВт | 3,69 |
| крутящий момент, Нм | 23,5 |
| частота вращения, об/мин. | 1500 |
| - гильзы и шпиндельной головки | |
| тип | 165NYS-L-20-16,0* |
| мощность, кВт | 4 |
| частота вращения, об/мин | 2000 |
| Электродвигатель механизма переключения скоростей: | |
| тип | РД-09* |
| мощность, кВт | 0,09 |
| частота вращения, об/мин. | 8,7 |
| Электродвигатель насоса системы смазки | |
| тип | РД-09* |
| мощность, кВт | 0,01 |
| частота вращения, об/мин | 180 |
