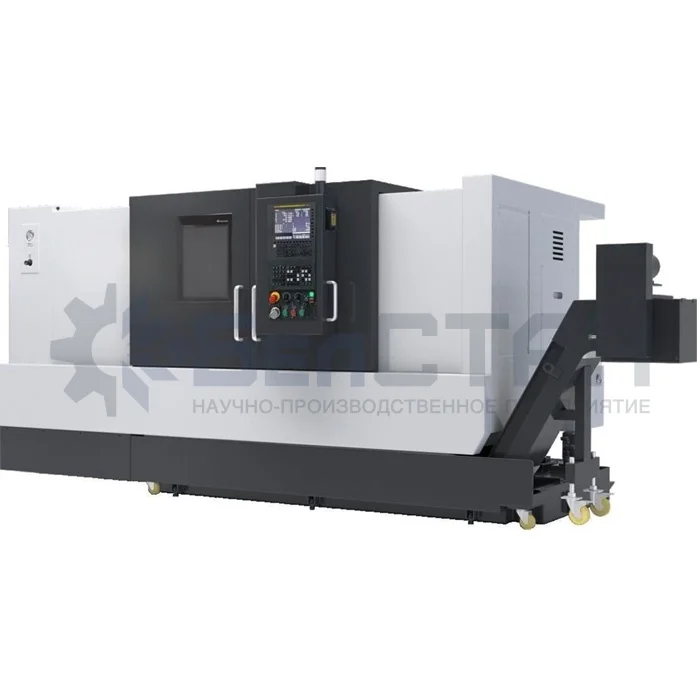

Токарный центр с ЧПУ BSTY65150СNC31
Арт. BSTY65150СNC31
Токарный центр с ЧПУ BSTY65150СNC31
Характеристики
Токарный центр с ЧПУ BSTY65150СNC31
Арт. BSTY65150СNC31
#PROP_TITLE#
—
#PROP_VALUE#
Токарный центр с ЧПУ BSTY65150СNC31
Технические характеристики
| Параметр | Значение |
|---|---|
| Максимальный диаметр заготовки, мм | Φ650 |
| Максимальный диаметр обработки над суппортом, мм | Φ395 |
| Максимальный диаметр обработки над станиной, мм | Φ510 |
| Максимальная длина обработки, мм | 1500 |
| Перемещения по оси Х, мм | 255+15 |
| Перемещения по оси Z, мм | 1525 |
| Перемещения по оси Y, мм | ±50 |
| Быстрые перемещения по оси X, м/мин | 30 |
| Быстрые перемещения по оси Z, м/мин | 30 |
| Ускоренной подачи по оси Y, м/мин | 12 |
| Позиционирование (X/Y/Z), мм | 0.005(х);0.008(Y/Z) |
| Повторяемость (Х/Y/Z), мм | 0.002(х);0.004(Y/Z) |
| Крутящий момент двигателя оси X, Нм | 20 |
| Крутящий момент двигателя оси Z, Нм | 20 |
| Крутящий момент двигателя оси Y, Нм | 20 |
| Направляющие оси Х/Z/Y | Линейные |
| Максимальная скорость вращения шпинделя, об/мин | 3500 |
| Диаметр отверстия шпинделя, мм | Φ91 |
| Максимальный диаметр прутка через шпиндель, мм | Φ75 |
| Конус шпинделя | А2-8 |
| Крутящий момент двигателя шпинделя, Н. м | 143 |
| Мощность шпинделя, кВт | 15/18.5 |
| Индексации оси С, град | 0.001° |
| Размер патрона | 10” |
| Приводной инструмент, BMT65 | 12поз |
| Время смены инструмента, сек | 0.3/0.9 |
| Максимальная скорость вращения приводного инструмента, об / мин | 4000 |
| Диаметр расточного инструмента, мм | Φ40 |
| Сечение инструмента, мм | 25х25 |
| Перемещение задней бабки, мм | 1525 |
| Ход пиноли пиноли задней бабки, мм | 120 |
| Ускоренные перемещения (гидравлический), м/мин | 10 |
| Конус пиноли задней бабки | МТ5 |
| Угол наклона станины, град. | 30 |
| Мощность насоса СОЖ, Вт | 700 |
| Объем подачи СОЖ, М3/ч | 4 |
| Вес станка, кг | 7670 |
| Габариты станка: длина× ширина ×высота, мм | 4520×2025×1898 |
| 10-дюймовый гидравлический патрон, Fanuc 0i TF(3B) | 12-позиционная револьверная голова с приводным инструментом |
