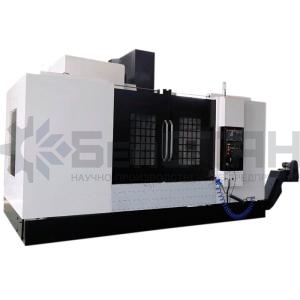

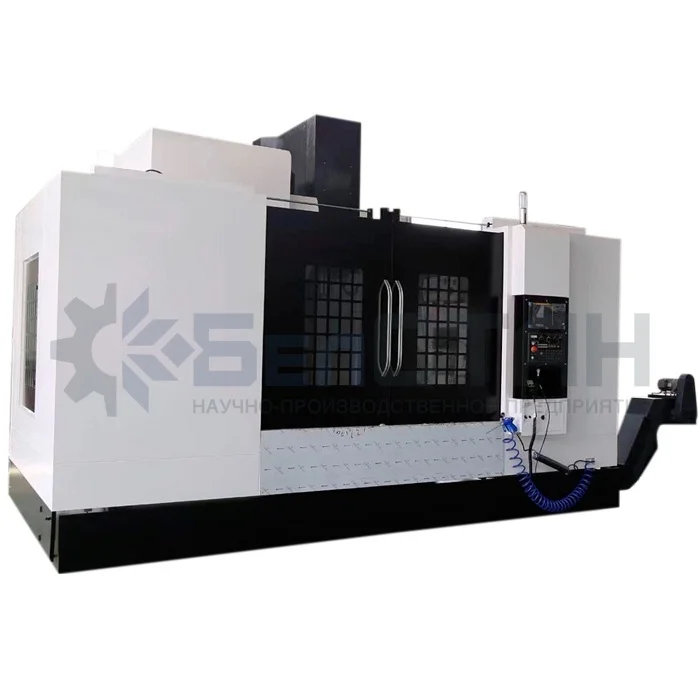

Вертикальный обрабатывающий центр c ЧПУ модели BSC200100CNC22
Арт. BSC200100CNC22
Вертикальный обрабатывающий центр c ЧПУ модели BSC200100CNC22
Характеристики
Вертикальный обрабатывающий центр c ЧПУ модели BSC200100CNC22
Арт. BSC200100CNC22
#PROP_TITLE#
—
#PROP_VALUE#
Вертикальный обрабатывающий центр c ЧПУ модели BSC200100CNC22
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочий стол | |
| Размеры рабочей поверхности стола: | |
| -длина (L) | 2000 мм |
| -ширина (В) | 1000 мм |
| Максимальная масса устанавливаемой на стол заготовки с зажимным приспособлением | 2500 кг |
| Линейные перемещения по осям | |
| Перемещение по оси X | 1800 мм |
| Перемещение по оси Y | 1000 мм |
| Перемещение по оси Z | 800 мм |
| Диапазон рабочих подач по осям X, Y, Z | 1-10000 мм/мин |
| Скорость быстрых перемещений по осям X, Y, Z | 24/24/24 м/мин |
| Дискретность ввода и индикации данных | 0,001 мм |
| Количество одновременно управляемых осей координат | 3 (три) + шпиндель |
| Точность линейных перемещений по осям | |
| Точность позиционирования по осям X, Y, Z | 0,005 мм |
| Точность повторных перемещений по осям X, Y, Z | 0,003 мм |
| Шпиндель | |
| Посадочное место для крепления инструмента (исполнение конуса шпинделя) | ВТ50 |
| Крутящий момент на шпинделе при постоянной нагрузке в течение 100% рабочего времени | номин.143/макс.236 Нм |
| Максимальная частота вращения шпинделя | 6000 об/мин |
| Магазин инструментов | |
| Количество гнезд в магазине инструментов | 24 шт. |
| Максимальный диаметр инструмента: | |
| -при занятых соседних гнездах | 110 мм |
| -при свободных соседних гнездах | 220 мм |
| Максимальный вылет режущего инструмента от торца шпинделя | 350 мм |
| Максимальная масса инструмента с оправкой | 15 кг |
| Время смены инструмента «от стружки до стружки» (в зависимости от его массы и вылета) | 5 сек |
| Система смазочно-охлаждающей жидкости (СОЖ) | |
| Давление, развиваемое насосом при подаче через шпиндель | 20 бар |
| Система управления | |
| Система ЧПУ | Siemens 828D |
| Степень защиты электрошкафов системы управления | IP54 |
| Компоненты электрического и электронного оборудования, находящиеся в зоне воздействия пыли и жидкостей | имеет степень защиты IP67 |
| Система «BackUp» (восстановление программного обеспечения системы управления с внешних электронных носителей) | наличие |
| Функция безопасного останова в случае полного или частичного отключения питающего напряжения | наличие |
