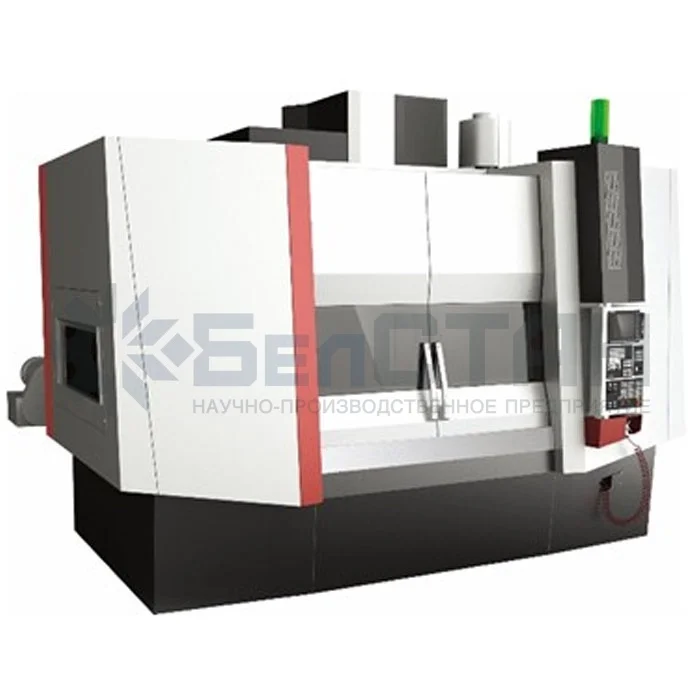

Вертикальный обрабатывающий центр BSC23095CNC22
Арт. BSC23095CNC22
Вертикальный обрабатывающий центр BSC23095CNC22
Характеристики
Вертикальный обрабатывающий центр BSC23095CNC22
Арт. BSC23095CNC22
#PROP_TITLE#
—
#PROP_VALUE#
Вертикальный обрабатывающий центр BSC23095CNC22 - идеальный станок для многоцелевой обработки сложных пресс-форм, автомобильных, авиационных деталей и корпусов. Он отлично подходит для обработки всех типов материалов от алюминия до твердых материалов, таких как титан.
Технические характеристики
| Параметр | Значение |
|---|---|
| Перемещение по осям X/Y/Z | 2060/950/850 мм |
| Расстояние от конца шпинделя до стола | 150-1000 мм |
| Расстояние от центра шпинделя к колонне | 1100 мм |
| Размер стола | 950x2300 мм |
| Макс. нагрузка на стол | 2500 кг |
| Т-образные пазы (кол-во х ширина х шаг) | 7x22x125 мм |
| Макс. скорость шпинделя | 8000 об/мин |
| Мощность двигателя шпинделя | 15/18,5 кВт (продолж./30мин.) |
| Конус шпинделя | ВТ 50 -45 град. |
| Макс. крутящий момент шпинделя (S1/S2) | 478/590 Нм (редуктор) |
| Магазин инструмента | 24 инструмента, автооператор |
| Хвостовик инструмента / штифт | BT 50 - 45º |
| Макс. вес инструмента | 20 кг |
| Макс. диаметр инструмента | 127 (200 без смежных инструментов) мм |
| Макс. длина инструмента | 350 мм |
| Время смены инструмента (TT) | 2,5 секунды |
| Время смены инструмента (СС) | 6 секунд |
| Быстрое перемещение по осям X/Y/Z | 20000/20000/15000 мм/мин |
| Подача по осям X/Y/Z | 0-10000 мм/мин |
| Точность позиционирования осей X/Y/Z | ±0,01 мм |
| Повторяемость X/Y/Z | ±0,005 мм |
| Необходимое давление воздуха | 0,5-0,8 МПа, 300 л/мин |
| Общее потребление энергии | 50 кВА |
| система ЧПУ | Siemens 828D |
| Габаритные размеры (ДxШxВ) | 5458x5380x3662мм |
| Масса | 20500кг |
