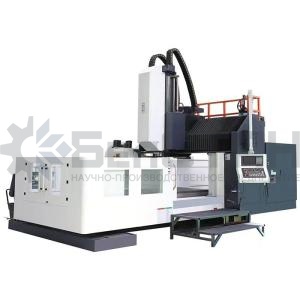

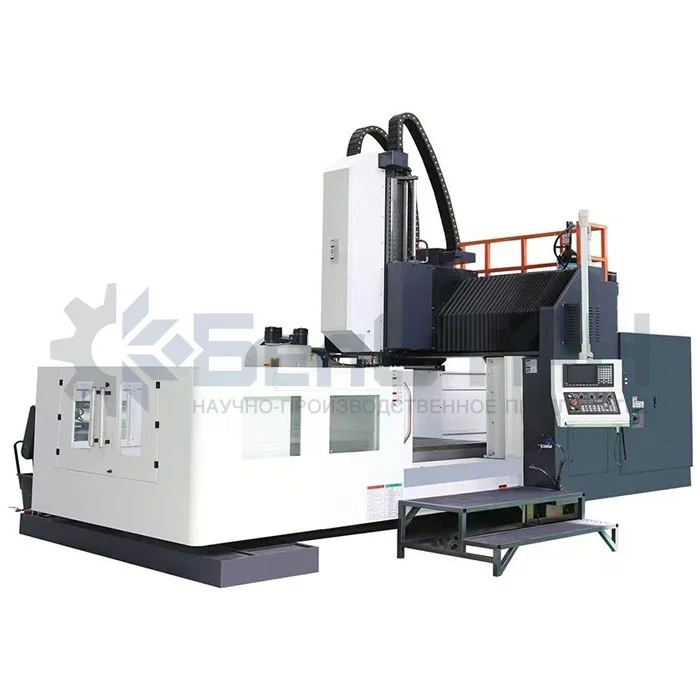

Вертикально - фрезерный обрабатывающий центр BSCK210140CNC31
Арт. BSCK210140CNC31
Вертикально - фрезерный обрабатывающий центр BSCK210140CNC31
Характеристики
Вертикально - фрезерный обрабатывающий центр BSCK210140CNC31
Арт. BSCK210140CNC31
#PROP_TITLE#
—
#PROP_VALUE#
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочий стол | |
| Размер стола | 2100x1400мм |
| T - пазы | 7-22x200мм |
| Макс. нагрузка на стол | 2500кг |
| Перемещения | |
| X/Y/Z перемещения | 2000/1700/850 мм |
| X/Y направляющие | Усиленные роликовые |
| Z направляющая | Усиленная |
| Расстояние между двумя колоннами | 1700мм |
| Расстояние от конца шпинделя до рабочего стола | 150-1000мм |
| Подачи | |
| X/Y/Z ускоренные подачи | 12/12/12 м/мин |
| X/Y/Z скорость рабочей подачи | 1-7000 мм/мин |
| X/Y/Z крутящий момент серводвигателей | 40/40/40B Нм |
| Шпиндель | |
| Конус шпинделя | BT50-190 |
| Автооператор | P50T-1-MAS403(45°) |
| Скорость шпинделя | 10-6000 об/мин |
| Двигатель шпинделя | BiIP 30/8000-B |
| Крутящий момент двигателя шпинделя (номин./макс.) | 143/236 Нм |
| Мощность двигателя шпинделя | 15/18.5 кВт |
| Магазин инструмента | |
| Тип | Дисковый |
| Диаметр инструмента | Φ125/250 мм |
| Длина инструмента | 400мм |
| Время смены инструмента | 5.6 сек. |
| Макс. вес инструмента | 15кг |
| Емкость магазина | 24шт |
| Параметры точности | |
| Позиционирование X/Y/Z | 0.008/300мм |
| Повторяемость X/Y/Z | 0.005/300мм |
| Габариты / вес | |
| Габариты | 5600x3700x3600мм |
| Вес | 19000 кг |
| Прочее | |
| Дисплей ЧПУ | 10.4’’ цветной |
| Давление воздуха | 0.5~0.7 (объем：500л/мин) |
| Подключение электричества | 380В/50Гц/3ф |
