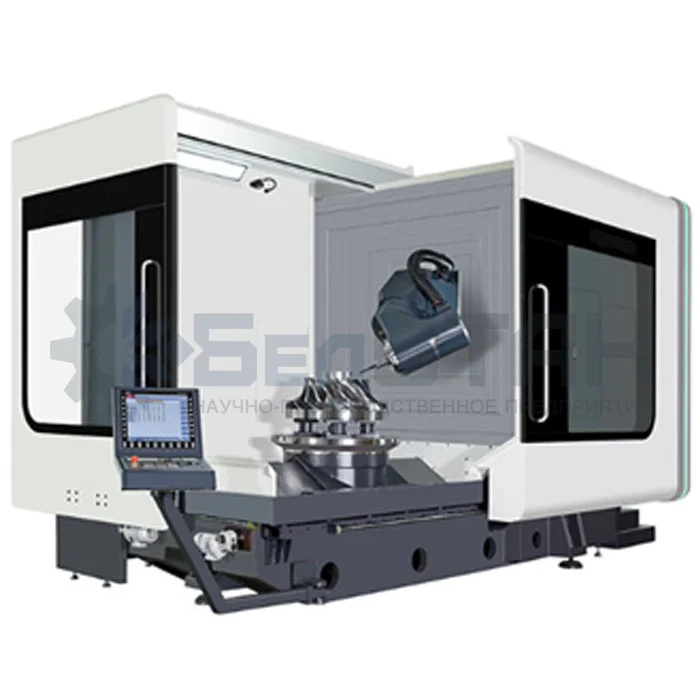

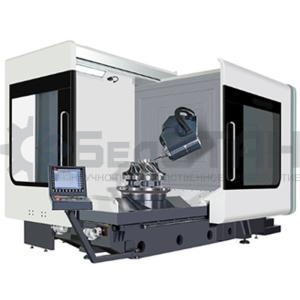

Пятиосный обрабатывающий центр BSC5-880CNC23
Арт. BSC5-880CNC23
Пятиосный обрабатывающий центр BSC5-880CNC23
Характеристики
Пятиосный обрабатывающий центр BSC5-880CNC23
Арт. BSC5-880CNC23
#PROP_TITLE#
—
#PROP_VALUE#
Пятиосный обрабатывающий центр BSC5-880CNC23
Технические характеристики
| Параметр | Значение |
|---|---|
| Перемещения | |
| Перемещение по оси X, мм | 800 |
| Перемещение по оси Y, мм | 1050 |
| Перемещение по оси Z, мм | 800 |
| Расстояние от конца шпинделя до рабочей поверхности стола, мм | 162-962 |
| Горизонтальная фрезерная головка, мм | 39-839 |
| Скорость подачи/быстрого перемещения, м/мин | 40 |
| Усилие подачи, кН | 10 |
| Поворотный стол (ось C) | |
| Размер рабочего стола, мм | Ø880 |
| Максимальная нагрузка на стол (фрезу), кг | 3000 |
| Скорость вращения стола, об/мин | 150 |
| Точность позиционирования | 0,001 |
| Номинальный крутящий момент, Нм | 1140 |
| Максимальный крутящий момент, Нм | 1980 |
| Поворотная фрезерная головка (ось В) | |
| Диапазон поворота (0 = Вертикальный/ 180 = горизонтальный) | -15~180 |
| Скорость быстрого перемещения и подачи, об/мин | 50 |
| Точность позиционирования | 0,001 |
| Номинальный крутящий момент, Нм | 743 |
| Максимальный крутящий момент, Нм | 1320 |
| Шпиндель | |
| Частота вращения шпинделя, об/мин | 12000 |
| Мощность шпинделя, кВт | 34/42 |
| Крутящий момент на шпинделе, Нм | 132/185 |
| Конусность шпинделя | HSKA63 |
| Магазин для инструментов | |
| Тип | HSKA63 |
| Количество инструмента, шт. | 40 |
| Макс. диаметр/длина/вес инструмента | Ø85/300/8 |
| Время смены инструмента, сек. | 4 |
| Датчики измерений | |
| Датчик детали Renishaw OMP60 | RenishawOMP60 |
| Лазерный датчик настройки инструмента | Renishaw NC4F230 |
| Точность позиционирования (ISO230-2 и VDI3441) | |
| Точность позиционирования по X/Y/Z, мм | 0,006 |
| X/Y/Z Повторяемость, мм | 0.004 |
| Точность позиционирования B/C | 8" |
| Точность повторного позиционирования B/C | 4" |
| Система управления | Siemens ONE |
| Прочее | |
| Вес станка, кг | 25000 |
