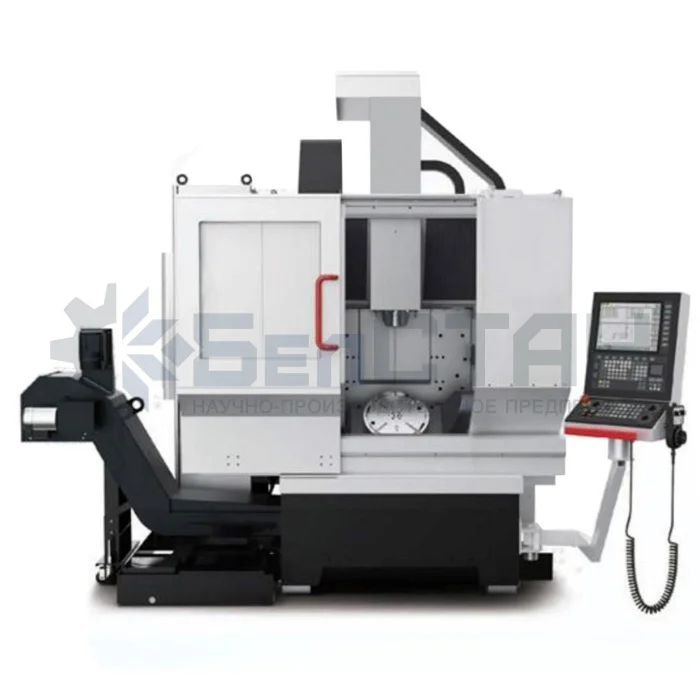

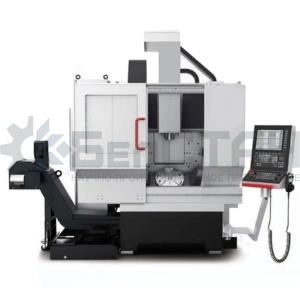

Пятиосевой вертикальный обрабатывающий центр с ЧПУ модели BSC5-500CNC23
Арт. BSC5-500CNC23
Пятиосевой вертикальный обрабатывающий центр с ЧПУ модели BSC5-500CNC23
Характеристики
Пятиосевой вертикальный обрабатывающий центр с ЧПУ модели BSC5-500CNC23
Арт. BSC5-500CNC23
#PROP_TITLE#
—
#PROP_VALUE#
Пятиосевой вертикальный обрабатывающий центр с ЧПУ BSC5-500CNC23— это точный и прочный станок для самых сложных условий эксплуатации. Благодаря портальной конструкции с тремя линейными и двумя поворотными осями, он обеспечивает одновременное управление по всем пяти осям. Он обеспечивает высокую точность, динамичность, эффективность, жёсткость и компактность. Он идеально подходит для многоцелевой обработки сложных пресс-форм, турбин, лопаток рабочих колёс, деталей автомобилей, самолётов, медицинских изделий и корпусов со сложными контурами или углами, изготовленных из алюминиевого сплава, титана, жаропрочных и других материалов.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочий диапазон: | |
| Размер стола, мм | Ø500 |
| Максимальная нагрузка на стол, кг | 500 |
| Заготовка, диаметр х Н, мм | Ф650 ×410 |
| Перемещение по осям X/Y/Z, мм | 575/615/480 |
| Угол поворота рабочего стола, ось A x C, град. | +110 до -140× 360 |
| Расстояние от конца шпинделя до стола, мм | 170～650 |
| Шпиндель: | |
| Макс. скорость вращения шпинделя (Электрошпиндель), об/мин | 12000/ опц.-15000/18000/20000 |
| Конус шпинделя | ВВТ-40 или ВТ-40 / опц.-HSK-A63 |
| Макс. выходная мощность шпинделя, крутящий момент , кВт/Н.м |
12000 об/мин - 9/10.8, 57/63 опц.- 15000/18000/20000-30/95.5 Опция-20000об/мин-20/35 |
| Оси: | |
| Ускоренные подачи осей X/Y/Z, м/мин | 30/30/30 |
| Подачи по осям X/Y/Z, м/мин | 20 |
| Оси X/Y/Zмощность двигателя, кВт | 3 / 4,5 / 3,55 |
| Выходной крутящий момент/тормозной момент осей A, C, Нм | 1900/450 Нм, 335/375 Нм |
| Макс. скорость осей A/C, об/мин | 25/30 |
| Макс. скорость поворота оси C (опция), об/мин | 1200 |
| Магазин инструмента: | |
| Емкость, шт. | 24/ опц.-40 HSK-A63 |
| Макс. вес инструмента, кг | 8 |
| Макс. диаметр инструмента, мм | 75 (150 без дополнительных инструментов) |
| Макс. длина инструмента, мм | 270 мм/опция-320 мм (HSK-A63) |
| Точность: | |
| Точность позиционирования осей X/Y/Z, мм | 0.008 |
| Повторяемость осей X/Y/Z, мм | 0.005 |
| Точность позиционирования осей A/C | 12/12 |
| Повторяемость осей A/C | 6/6 |
| ЧПУ | SIEMENS SINUMERIK ONE |
| Габариты станка, Д х Ш х В, мм | 4621х4292х2850 |
| Размер упаковки (без транспортера стружки), мм | 3650х2650х3020 |
| Вес станка, кг | 11500 |
