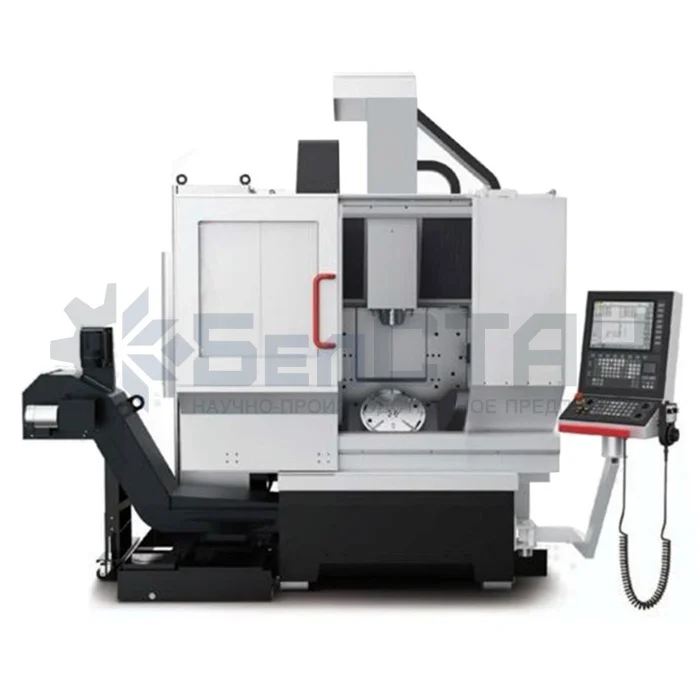

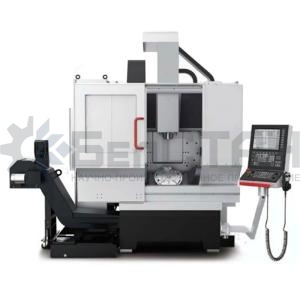

Пятиосевой вертикальный обрабатывающий центр с ЧПУ модели BSC5-400CNC24
Вертикальный обрабатывающий центр с ЧПУ с 5 осями серии BSC5 - это точный и надежный станок для самых сложных условий работы. Благодаря портальной конструкции, включающей 3 линейные оси и 2 поворотные оси, он может осуществлять одновременное управление по четырем осям. Это обеспечивает высокую точность, высокие динамические характеристики, высокую эффективность, жесткость и меньшую нагрузку на основание. Это идеальный станок для многозадачной обработки сложных пресс-форм, турбин, лопаток крыльчатки, автомобильных, авиационных, медицинских деталей и корпусов, имеющих сложные контуры или углы и изготовленных из алюминиевых сплавов, титана, термостойких или других материалов.
Особенности:
- Высокая прочность: превосходно прочные корпуса машин спроектированы с учетом структурного анализа. Во всех ключевых местах используются конструкции коробчатой формы с усиленными ребрами жесткости для повышения общей жесткости и устойчивости. Направляющие обеспечивают большую грузоподъемность, а также улучшенные свойства поглощения вибрации.
- Высокая точность: высокоточные линейные направляющие и ШВП установлены на линейных направляющих по осям X / Y / Z. На осях вращения установлена точная червячная передача для улучшения отдачи крутящего момента.
- Высокая эффективность: Установлен высокоскоростной шпиндель с частотой вращения до 12000 об/мин. Скорость движения линейных осей может достигать 30 м/мин.
- Удобство в использовании: Конструкция станка отличается высокой компактностью, что обеспечивает меньшую нагрузку на пол, но легкий доступ к шпинделю и столу обеспечивает непревзойденную простоту настройки и эксплуатации.
- Siemens SINUMERIK 840D или One (или другие системы ЧПУ) устанавливается для комплексного управления станком.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочий диапазон | |
| Размер стола, мм | Ø400 |
| Максимальная нагрузка на стол, кг | 300 |
| Макс. размер заготовки, диаметр х высота, мм | Φ500 × 320 |
| Перемещение осей X/Y/Z, мм | 430/470/380 |
| Поворот рабочего стола, ось А x C,, градус | +110до -140 × 360 |
| Расстояние от конца шпинделя до стола, мм | 140~520 |
| Шпиндель | |
| Максимальная частота вращения шпинделя (Электро-шпиндель ), обороты в минуту | 12000 / опция.-20000 |
| Конус шпинделя | -HSK-A63 |
| Максимальная выходная мощность шпинделя/ крутящий момент , кВт/Н.м |
12000 об/мин - 9/57, 20000 об/мин- 20/30.7 |
| Оси | |
| Быстрая скорость подачи по осям X/Y/Z, м/мин | 30/30/30 |
| Подача по осям X/Y/Z, м/мин | 20 |
| Мощность серводвигателей X/Y/Z, кВт | 2.9 / 2.9 / 3.6 |
| Выходной крутящий момент по осям A, C/тормозной момент, Н.м. | 335/420, 106/200 |
| Макс. индекс. скорость вращения осей A/C , об/мин | 180/150 |
| Макс. скорость вращения оси C-опционально., об/мин | 1500 |
| Магазин инструмента | |
| Емкость магазина инструмента, шт | 24 / опц.-32, 40 |
| Максимальный вес инструмента, кг | 8 |
| Максимальный диаметр инструмента, мм | 70 (120 без смежных) |
| Максимальная длина инструмента, мм | 250 мм/опция.-300 мм (HSK-A63) |
| Точность | |
| Точность позиционирования по осям X/Y/Z, мм | 0,008 |
| Повторяемость по осям X/Y/Z, мм | 0,005 |
| Точность позиционирования по осям А/С, " | 12/12 |
| Повторяемость по осям А/С, " | 6/6 |
| ЧПУ | SIEMENS SINUMERIK 840D или ONE |
| Размеры станка, ДхШxВ, мм | не более 3400x3800x2700 |
| Размер упаковки (без конвейера для стружки), мм | 2250x5500x2800 |
| Вес станка, кг | 8200 |
