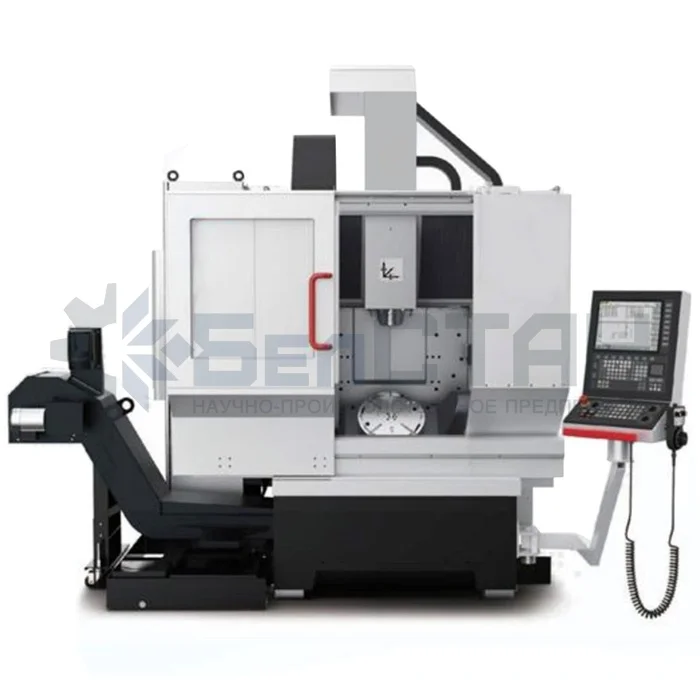

Пятиосевой вертикальный фрезерный центр модель BSC5-650/850
Пятиосевой вертикальный обрабатывающий центр с ЧПУ BSC5 — это точный и прочный станок для самых сложных условий эксплуатации. Благодаря портальной конструкции с тремя линейными и двумя поворотными осями, он обеспечивает одновременное управление по всем пяти осям. Он обеспечивает высокую точность, динамичность, эффективность, жёсткость и компактность. Он идеально подходит для многоцелевой обработки сложных пресс-форм, турбин, лопаток рабочих колёс, деталей автомобилей, самолётов, медицинских изделий и корпусов со сложными контурами или углами, изготовленных из алюминиевого сплава, титана, жаропрочных и других материалов.
Технические характеристики
| Параметр | BSC5-650 | BSC5-850 |
|---|---|---|
| Рабочий диапазон | ||
| Размер стола, мм | Ø 650 | Ø 850 |
| Максимальная нагрузка на стол, кг | 600 | 1200 |
| Заготовка, диаметр х Н, мм | ф800 × 500 | ф900 × 600 |
| Перемещение по осям X/Y/Z, мм | 650 / 650 / 500 | 900 / 900 / 650 |
| Угол поворота рабочего стола, ось A x C, град. | ± 130 × 360 | ± 120 × 360 |
| Расстояние от конца шпинделя до стола, мм | 150 ～650 (опц.-300-800) | 100 ～750 (опц.-250-900) |
| Шпиндель | ||
| Макс. скорость шпинделя, об/мин |
12000 / опт.-15000, 18000, 20000, 24000 |
|
| Конус шпинделя |
BT-40/опция- HSK-A63 /E50 |
|
| Макс. выходная мощность шпинделя/ крутящий момент | ||
| Токарная и фрезерная обработка, кВт/Нм |
12000 об/мин - 9/57, 11 / 70 |
|
|
Фрезерование, кВт/Нм |
15000 об/мин-28,2/149,6 (HSK-A63) 18000/20000 об/мин-30/95,5 (HSK-A63) 24000 об/мин-13/20 (HSK-E50) |
|
| Оси | ||
| Ускоренные подачи осей X/Y/Z, м/мин |
45/45/45 |
|
| Подачи по осям X/Y/Z, м/мин | 30 | |
| Оси X/Y/Zмощность двигателя, кВт | 4.56 / 5.65 / 5.65 | 8.8 / 8.8 / 8.8 |
| Выходной крутящий момент/тормозной момент осей A, C, Нм | 11 /11,5(20,9) | 12,9 /13,3(25) |
| Макс. скорость осей A/C, об/мин | 3500 / 800 | 3500 / 900 |
| Макс. скорость поворота оси C (опция), об/мин | 15 /30 | 15 /30 |
| Ускоренные подачи осей X/Y/Z, м/мин | 1100 | 600 |
| Магазин инструмента | ||
| Емкость, шт. |
24 |
|
| Макс. вес инструмента, кг |
8 |
|
| Макс. диаметр инструмента, мм |
75 (125 без дополнительных инструментов) |
|
| Макс. длина инструмента, мм |
275 (300 при HSK-A63)/опц. 300 (BT40) |
|
| Точность | ||
| Точность позиционирования осей X/Y/Z, мм |
0,008 |
|
| Повторяемость осей X/Y/Z, мм | 0,005 | |
| Точность позиционирования осей A/C |
10 / 8 |
|
| Повторяемость осей A/C | 4 / 3 | 6 / 5 |
| ЧПУ |
SIEMENS SINUMERIK 840D или One |
|
| Габариты станка, Д х Ш х В, мм | 4800x2600x3235 | 5300x2700x3400 |
| Вес станка, кг | 15000 | 21000 |
