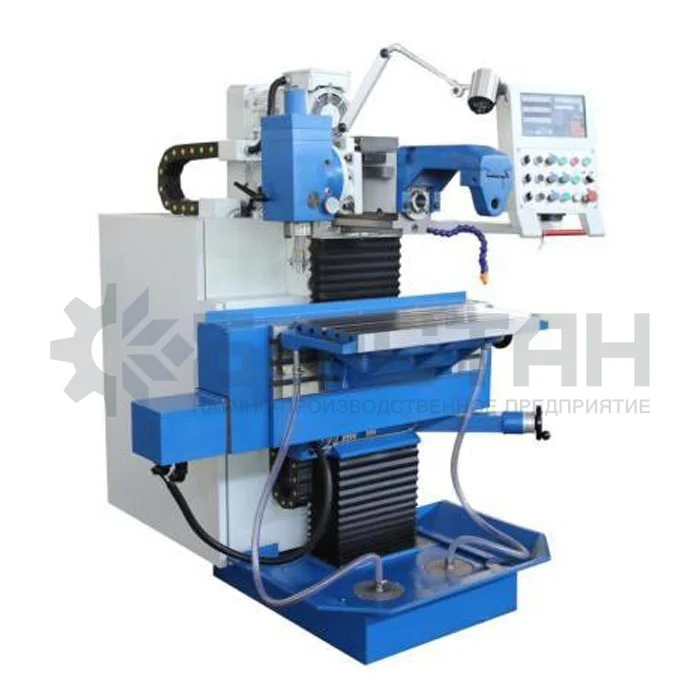

Широкоуниверсальный фрезерный станок BSF676a (сервопривод)
Арт. BSF676
#PROP_TITLE#
—
#PROP_VALUE#
Особенности станка
- ШВП и серводвигатели, установленные на оси X Y Z, обеспечивают легкую и точную подачу.
- Бесступенчатая вертикальная головка с поворотом ±90° и шпинделем, управляемым двигателем с переменной частотой вращения.
- Электронный маховик управления.
- Автоматическая смазка маслом, система охлаждения, поддон для сбора стружки, электрокомпоненты Schneider Electric входят в стандартную комплектацию.
Технические характеристики
| Параметр | Значение |
|---|---|
| УЦИ по осям X, Y, Z | Наличие |
| Класс точности по ГОСТ8-8, Не менее | Н |
| Габаритные размеры (длина х ширина х высота), мм | 1500*1700*1800 |
| Масса станка в стандартной комплектации, кг | 1450 |
| Размеры рабочей поверхности углового горизонтального стола: | |
| Ширина, мм | 320 |
| Длина, мм | 750 |
| Количество Т-образных пазов, шт. | 5 |
| Размеры рабочей поверхности вертикального стола: | |
| Ширина, мм | 280 |
| Длина, мм | 890 |
| Кол-во Т-образных пазов, шт. | 4 |
| Ширина Т-паза горизонтального стола, мм | 14 |
| Расстояние между Т-пазами горизонтального стола, мм | 63 |
| Ширина Т-паза вертикального стола, мм | 14 |
| Расстояние между Т-пазами вертикального стола, мм | 63 |
| Перемещения по осям: | |
| X, мм | 405 |
| Y, мм | 305 |
| Z, мм | 400 |
| Максимальная нагрузка на стол, кг | 160 |
| Максимальный диаметр торцевой фрезы, мм | 100 |
| Максимальный диаметр концевой фрезы, мм | 50 |
| Наибольшее усилие резания, допускаемое/предельное механизмом подач, Кгс | 800 |
| Допустимое значение осевой составляющей силы резания, действующей на вертикальный шпиндель, Кгс | 125 |
| Конуса горизонтального и вертикального шпинделя | ISO40 |
| Нижнй предел частот вращения шпинделя горизонтального, об/мин | 40 |
| Верхий предел частот вращения шпинделя горизонтального, об/мин | 2000 |
| Нижнй предел частот вращения шпинделя вертикального, об/мин | 40 |
| Верхий предел частот вращения шпинделя вертикального, об/мин | 2000 |
| Верхний Предел рабочих подач, мм/мин | 1000 |
| Нижний Предел рабочих подач, мм/мин | 10 |
| Количество рабочих подач, кол-во | бесступенчатая |
| Ускоренная подача, мм/мин | 10-1000 |
| Мощность электродвигателя главного привода, кВт | 3,7 |
| Наличие системы подачи СОЖ в зону обработки | Наличие |
| Наименьшее Расстояние от оси горизонтального шпинделя до рабочей поверхности углового горизонтального стола, мм | 145 |
| Наибольшее Расстояние от оси горизонтального шпинделя до рабочей поверхности углового горизонтального стола, мм | 545 |
| Наименьшее Расстояние от торца вертикального шпинделя до рабочей поверхности углового горизонтального стола, мм | 180 |
| Наибольшее Расстояние от торца вертикального шпинделя до рабочей поверхности углового горизонтального стола, мм | 485 |
| Наибольшее расстояние от торца горизонтального шпинделя до торца серьги, мм | 315 |
| Наибольшее осевое перемещение вертикального шпинделя (ход пиноли), мм | 60 |
| Наибольший угол поворота вертикального шпинделя в вертикальной плоскости, Град | ±90 |
