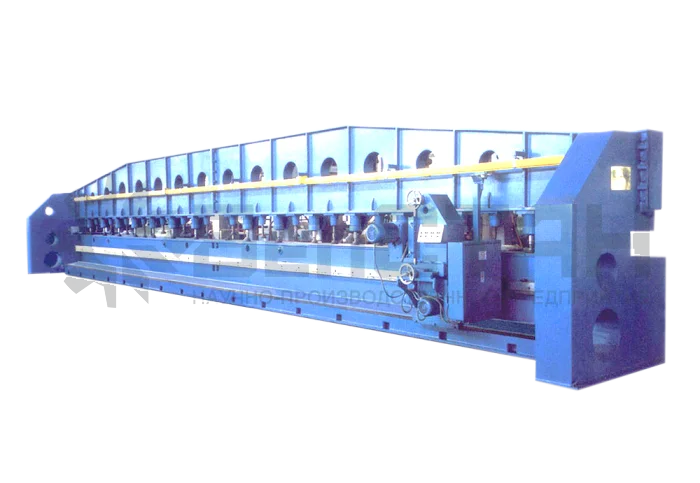

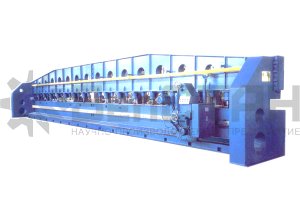

Кромкофрезерный станок BSX-1200
Арт. BSX-1200
Кромкофрезерный станок BSX-1200
Характеристики
Кромкофрезерный станок BSX-1200
Арт. BSX-1200
#PROP_TITLE#
—
#PROP_VALUE#

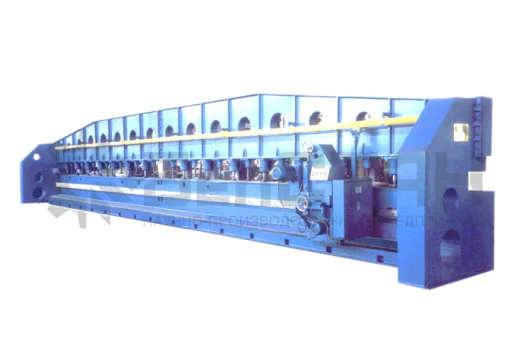

Кромкофрезерный станок BSX-1200
Кромкофрезерный станок предназначен для обработки торцов листа после термической резки, а также для создания разделки кромок под сварку. Кромкофрезерный станок способен, в зависимости от типа фрезы, делать V-образную, X-образную или U-образную одно- или двух- стороннюю разделку кромки.
Технические характеристики
| Параметр | Значение |
|---|---|
| Заготовка – лист/пакет* | |
| толщина, мм | 5-100 |
| длина, мм | 12 000 |
| ширина, мм | 2 500 |
| масса, тн | 30 |
| Фрезерная головка/каретка | |
| количество, шт | 1 |
| модель | MU6S (Тайвань) |
| мощность, кВт | 7,5 |
| угол фрезерования, град | +45, -45 |
| установка угла фрезерования | зубчатый сектор |
| ход по оси Z, мм | 300 |
| скорость вращения фрезы, об/мин | 75-505 |
| диаметр фрезы, мм | ∅ 200 |
| диаметр шпинделя, мм | 128,57 |
| конус шпинделя | ISO50 (7/24) |
| количество ступеней, шт | 6 |
| Подача по оси | |
| Z | винт/гайка |
| Х | шестерня/зубчатая рейка |
| Y | винт/гайка |
| Рабочая продольная подача, м/мин | 0,15-1,0 |
| Скорость холостого хода, мм/мин | 4 |
| Смазка направляющих | ручной насос |
| Максимальная толщина снимаемого слоя за один проход (при максимальной толщине 50 мм), мм | 4 |
| Точность (шаг) перемещения | |
| по оси Z, мм/об | 0,8 |
| угол фрезерования, град | 1 |
| Гидростанция | |
| независимая, кВт | 5,5 |
| заправочный объем гидросистемы, л | 300 |
| Защита направляющих | двухуровневая |
| Станина | сварная, наличие выдвижных регулируемых упоров для базирования заготовки (4 шт) |
| Фиксация заготовки/пакета в зоне обработки | гидравлическая, 21 прижим |
| Верхняя балка | сварная, шаг прижимов до 600 мм |
| Подающий стол | |
| грузоподъемность, тн | 30 |
| система подачи листа | гидравлическая |
| размеры опорного стола, м | длинна-3,148; ширина-9; высота-1,08 |
| рамы с гидротолкателями с системой подъема, шт | 3 |
| рамы с роликами, шт | 3 |
| рамы с роликами с системой подъема, шт | 3 |
| подача заготовки | 2 режима |
| участок для обработки узких деталей | есть* |
| * Оборудование обеспечивает возможность обработки заготовки с кромкой длиной 350 мм | |
