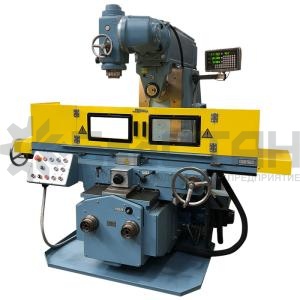

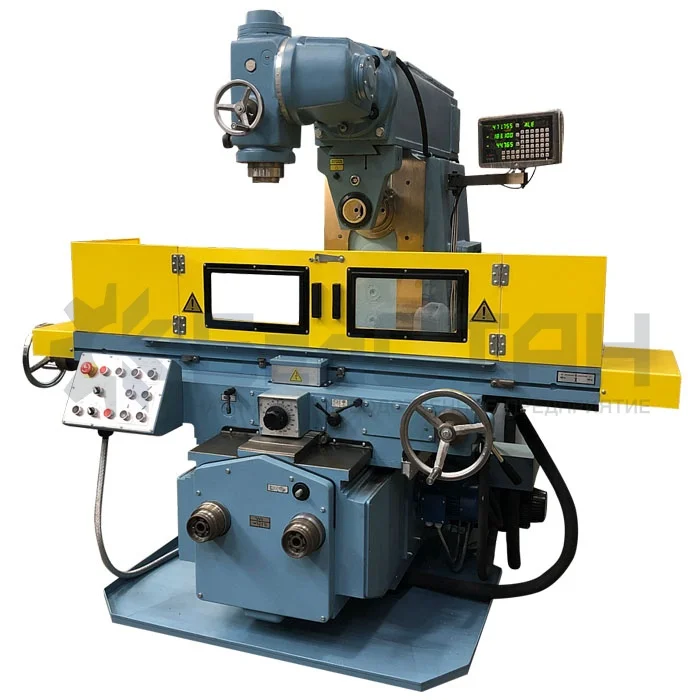

Консольно-фрезерный станок 6Т83Ш-51
Арт. 6Т83Ш-51
Консольно-фрезерный станок 6Т83Ш-51
Характеристики
Консольно-фрезерный станок 6Т83Ш-51
Арт. 6Т83Ш-51
#PROP_TITLE#
—
#PROP_VALUE#
Консольно-фрезерный станок 6Т83Ш-51
Технические характеристики
| Параметр | Значение |
|---|---|
| Класс точности по ГОСТ 8-82 | Н |
| Размеры рабочей поверхности стола, мм | |
| ширина | 400 |
| длина | 1600 |
| Количество Т-образных пазов | 3 |
| Ширина Т-образных пазов, мм | |
| центральный | 18 Н8 |
| крайний | 18 Н12 |
| Расстояние между Т-образными пазами, мм | 100 |
| Наибольшее перемещение стола, мм | |
| продольное | 1000 |
| поперечное | 400 |
| вертикальное | 430 |
| Конец шпинделя ГОСТ 24644-81, (конус по ГОСТ 15945-82) | |
| горизонтального | 50. Ряд 4, исп.6 |
| поворотной и накладной головок | 40. Ряд 3, исп.5 |
| Количество частот вращения шпинделей | |
| горизонтального | 18 |
| поворотной и накладной головок | 11 |
| Пределы частот вращения шпинделя, об/мин | |
| горизонтального | 31,5...1600 |
| поворотной и накладной головок | 50...1600 |
| Количество подач стола | бесступенчатое |
| Пределы подач стола S, мм/мин | |
| продольных | 5...4000 |
| поперечных | 5...4000 |
| вертикальных | 1,7...1330 |
| Скорость быстрого перемещения стола, мм/мин | |
| продольного | 4000 |
| поперечного | 4000 |
| вертикального | 1330 |
| Расстояние от торца шпинделя поворотной головки до стола (при вдвинутой гильзе), мм | |
| наименьшее | 160 |
| наибольшее | 580 |
| Расстояние от оси шпинделя до направляющих хобота, мм | 190 |
| Расстояние от оси шпинделя поворотной головки до направляющих станины, мм | 260...900 |
| Расстояние от оси горизонтального шпинделя до рабочей поверхности стола, мм | |
| наименьшее | 30 |
| наибольшее | 450 |
| Перемещение стола на одно деление лимба(продольное, поперечное и вертикальное), мм | 0,05 |
| Перемещение стола на один оборот лимба, мм | |
| продольное и поперечное | 6 |
| вертикальное | 2 |
| Перемещение пиноли шпинделя | |
| на один оборот лимба | 6 |
| на одно деление лимба | 0,1 |
| Наибольшее перемещение пиноли шпинделя, мм | 80 |
| Поворот головки в поперечной плоскости стола, град | |
| к станине | 45 |
| от станины | 90 |
| Поворот головки в продольной плоскости стола, град | 360 |
| Поворот накладной головки, град | 360 |
| Поворот головой на одно деление шкалы, град | 1 |
| Наибольшая масса обрабатываемой детали и приспособления, устанавливаемых на станке, кг | 630 |
| Габарит станка, мм | |
| длина | 2570 |
| ширина | 2252 |
| высота | 2040 |
| Масса станка с электрооборудованием, кг | 4400 |
| Корректированный уровень звуковой мощности, дБа | 102 |
| Наибольший допустимый диаметр фрез при черновой обработке, мм | |
| горизонтального шпинделя | 200 |
| вертикального шпинделя | 75 |
| Диапазон частот вращения шпинделя поворотной и накладной головок, об/мин | 50-1600 |
| Количество электродвигателей на станке | 5 |
| Электродвигатель привода главного движения | |
| тип | 4АИР132М4 |
| мощность, кВт | 11 |
| частота вращения, мин-1 | 1460 |
| Электродвигатель привода поворотной головки | |
| тип | АИР100S4 |
| мощность, кВт | 3 |
| частота вращения, мин-1 | 1435 |
| Электродвигатель привода подачи стола | |
| тип | BSD-30-BSM-40-2000-N-215 |
| мощность, кВт | 8,4 |
| частота вращения, мин-1 | 2000 |
| Электродвигатель привода механизированного зажима инструмента | |
| тип | АИР56В2 |
| мощность, кВт | 0,25 |
| частота вращения, мин-1 | 2760 |
| Электродвигатель насоса центробежного | |
| тип | П-25М10УХЛ4 |
| мощность, кВт | 0,12 |
| частота вращения, мин-1 | 2800 |
| Двигатель насоса смазки | |
| тип | ВГ 11-11А |
| мощность, кВт | 0,25 |
| частота вращения, мин-1 | 1450 |
| Суммарная мощность всех электродвигателей, кВт | 23,02 |
| Потребляемая мощность, кВт, не более | 20 |
