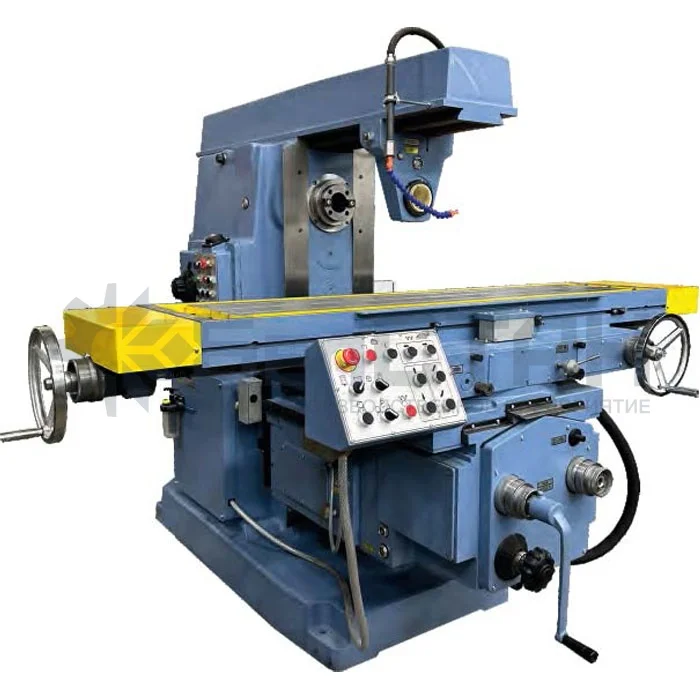

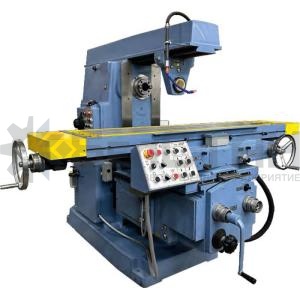

Консольно-фрезерный станок 6Т83Г
Консольно-фрезерные станки моделей 6Т83Г, 6Т83 предназначены для фрезерования всевозможных деталей из различных материалов в условиях индивидуального и серийного производства.
На станках можно обрабатывать вертикальные и горизонтальные плоскости, пазы, углы, рамки, зубчатые колеса и др.
Станки моделей 6Т83Г, 6Т83 выполнены на базе основной модели 6Т82Г с максимальной унификацией, имеют одинаковые кинематические схемы и унифицированную конструкцию.
Технологические возможности станков могут быть расширены с применением делительной головки, поворотного круглого стола, накладной универсальной головки и других приспособлений.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Горизонтальный |
| Размеры рабочей поверхности стола, мм | 1600х400 |
| Наибольшее перемещение стола, мм: | |
| • продольное | 1000 |
| • поперечное | 400 |
| • вертикальное | 420 |
| Расстояние от оси горизонтального (торца вертикального) шпинделя до рабочей поверхности стола, мм | 30-450 |
| Расстояние от оси горизонтального | |
| шпинделя до направляющих хобота, мм | 190 |
| Пределы частот вращения шпинделя, мин-1: | 31,5-1600 |
| Диапазон подач стола, мм/мин: | |
| • продольных и поперечных | 12,5-1600 |
| • вертикальных | 0-1300 (ускорен. 4000) |
| Наибольшая масса обрабатываемой детали (с приспособлением), кг | 630 |
| Мощность электродвигателей приводов, КВт: | |
| • электродвигатель привода главного движения | 11 |
| • подач стола | 3 |
| Конус шпинделя | |
| по ГОСТ 30064-93: | N50 |
| Габаритные размеры станка, мм | |
| • длина | 2570 |
| • ширина | 2252 |
| • высота | 1770 |
| Масса станка с электрооборудованием, кг | 3800 |
