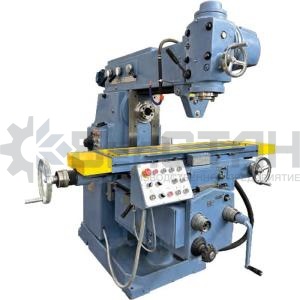

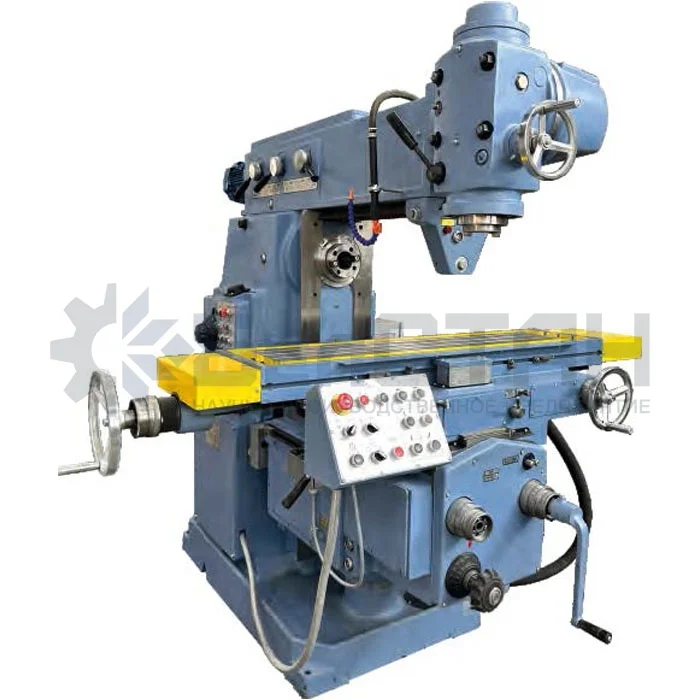

Консольно-фрезерный станок 6Т82Ш
Станки фрезерные консольные широкоуниверсальные моделей 6Т82Ш предназначены для выполнения различных фрезерных работ в условиях индивидуального производства.
На станках можно изготавливать металлические модели, штампы, пресс-формы, шаблоны, кулачки и т.п.
Для обработки различного вида поверхностей, а также крупногабаритных деталей, превышающих по своим размерам стол, шпиндельная головка смонтирована на выдвижном хоботе и может поворачиваться под любым углом в двух взаимно перпендикулярных плоскостях.
Горизонтальный шпиндель станка может быть использован при обработке плоскостей торцовыми и цилиндрическими фрезами. Возможна как раздельная, так и одновременная работа обеими шпинделями. При установке серег станки могут быть использованы как обычные горизонтальнофрезерные.
Технологические возможности станков могут быть расширены с применением делительной головки, поворотного круглого стола и других приспособлений.
Возможность настройки станка на различные полуавтоматические и автоматические циклы позволяет организовать многостаночное обслуживание, успешно использовать станки для выполнения различных работ в серийном производстве.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Широкоуниверсальный |
| Размеры рабочей поверхности стола, мм | 1250х320 |
| Наибольшее перемещение стола, мм: | |
| • продольное | 800 |
| • поперечное | 320 |
| • вертикальное | 420 |
| Расстояние от оси горизонтального (торца вертикального) шпинделя до рабочей поверхности стола, мм | 30-450 |
| Расстояние от оси горизонтального шпинделя до направляющих хобота, мм | 155 |
| Пределы частот вращения шпинделя, мин-1: | |
| • основного | 31,5-1600 |
| • накладной и поворотной головок | 50-1600 |
| Диапазон подач стола, мм/мин: | |
| • продольных и поперечных | 12,5-1600 |
| • вертикальных | 4,1-530 |
| Наибольшая масса обрабатываемой детали (с приспособлением), кг | 400 |
| Мощность электродвигателей приводов, КВт: | |
| • основного шпинделя | 7,5 |
| • накладной и поворотной головок | 3 |
| • подач стола | 3 |
| Конус шпинделя по ГОСТ 30064-93: | |
| • основного | N50 |
| • накладной и поворотной головок | N40 |
| Поворот головки в поперечной плоскости стола, град. | |
| • к станине | 45 |
| • от станины | 90 |
| Габаритные размеры станка, мм | |
| • длина | 2570 |
| • ширина | 2252 |
| • высота | 1770 |
| Масса станка с электрооборудованием, кг | 3800 |
