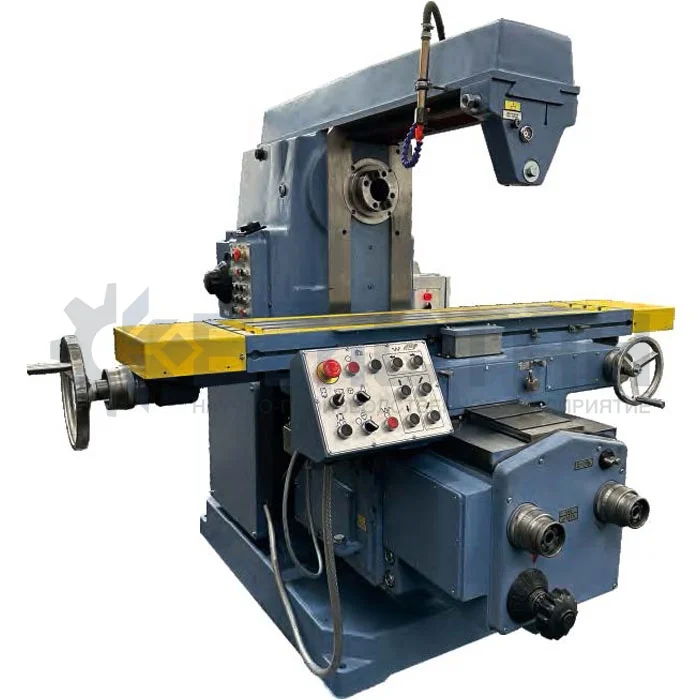

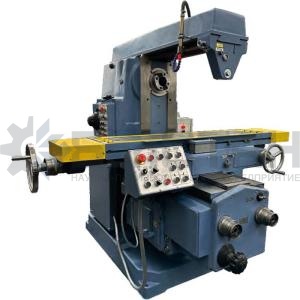

Консольно-фрезерный станок 6Т82Г
Арт. 6Т82Г
Консольно-фрезерный станок 6Т82Г
Характеристики
Консольно-фрезерный станок 6Т82Г
Арт. 6Т82Г
#PROP_TITLE#
—
#PROP_VALUE#
Консольно-фрезерный станок 6Т82Г
Консольно-фрезерные станки моделей 6Т82Г, 6Т82 предназначены для фрезерования всевозможных деталей из различных материалов в условиях индивидуального и серийного производства.
На станках можно обрабатывать вертикальные и горизонтальные плоскости, пазы, углы, рамки, зубчатые колеса и др.
Станки моделей 6Т82Г, 6Т82 выполнены на базе основной модели 6Т82Г с максимальной унификацией, имеют одинаковые кинематические схемы и унифицированную конструкцию.
Технологические возможности станков могут быть расширены с применением делительной головки, поворотного круглого стола, накладной универсальной головки и других приспособлений.
На станках можно обрабатывать вертикальные и горизонтальные плоскости, пазы, углы, рамки, зубчатые колеса и др.
Станки моделей 6Т82Г, 6Т82 выполнены на базе основной модели 6Т82Г с максимальной унификацией, имеют одинаковые кинематические схемы и унифицированную конструкцию.
Технологические возможности станков могут быть расширены с применением делительной головки, поворотного круглого стола, накладной универсальной головки и других приспособлений.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Горизонтальный |
| Размеры рабочей поверхности стола, мм | 1250х320 |
| Наибольшее перемещение стола, мм: | |
| • продольное | 800 |
| • поперечное | 320 |
| • вертикальное | 420 |
| Расстояние от оси горизонтального (торца вертикального) шпинделя до рабочей поверхности стола, мм | 30-450 |
| Расстояние от оси горизонтального шпинделя до направляющих хобота, мм | 155 |
| Пределы частот вращения шпинделя, мин-1: | 31,5-1600 |
| Диапазон подач стола, мм/мин: | |
| • продольных и поперечных | 12,5-1600 |
| • вертикальных | 4,1-530 |
| Наибольшая масса обрабатываемой детали (с приспособлением), кг | 400 |
| Мощность электродвигателей приводов, КВт: | |
| • основного шпинделя | 7,5 |
| • подач стола | 3 |
| Конус шпинделя | |
| по ГОСТ 30064-93: | N50 |
| Габаритные размеры станка, мм | |
| • длина | 2280 |
| • ширина | 1965 |
| • высота | 1690 |
| Масса станка с электрооборудованием, кг | 3050 |
