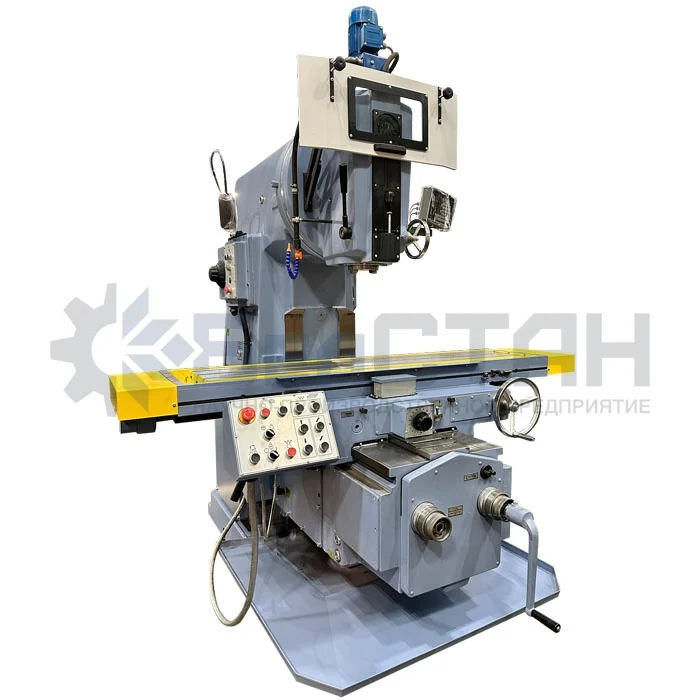

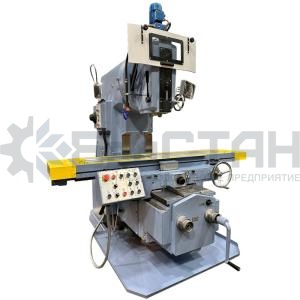

Консольно-фрезерный станок 6Т13-51
Арт. 6Т13-51
Консольно-фрезерный станок 6Т13-51
Характеристики
Консольно-фрезерный станок 6Т13-51
Арт. 6Т13-51
#PROP_TITLE#
—
#PROP_VALUE#
Консольно-фрезерный станок 6Т13-51
Технические характеристики
| Параметр | Значение |
|---|---|
| Класс точности по ГОСТ 8-82 | Н |
| Размеры рабочей поверхности стола, мм | |
| ширина | 400 |
| длина | 1600 |
| Количество Т-образных пазов | 3 |
| Ширина Т-образных пазов, мм | |
| центральный | 18 Н8 |
| крайний | 18 Н12 |
| Расстояние между Т-образными пазами, мм | 100 |
| Наибольшее перемещение стола, мм | |
| продольное | 1000 |
| поперечное | 400 |
| вертикальное | 430 |
| Конец шпинделя ГОСТ 24644-81, ряд 4, исполнение 6 | 50 |
| Количество скоростей вращения шпинделя | 18 |
| Пределы частот вращения шпинделя, об/мин | 31,5...1600 |
| Количество подач стола | бесступенчатое |
| Пределы подач стола S, мм/мин | |
| продольных | 5...4000 |
| поперечных | 5...4000 |
| вертикальных | 1,7...1330 |
| Скорость быстрого перемещения стола, мм/мин | |
| продольного | 4000 |
| поперечного | 4000 |
| вертикального | 1330 |
| Расстояние от торца шпинделя до рабочей поверхности стола, мм | |
| наименьшее | 70 |
| наибольшее | 500 |
| Расстояние от оси шпинделя до направляющих станины, мм | 420 |
| Перемещение стола на одно деление лимба(продольное, поперечное и вертикальное), мм | 0,05 |
| Перемещение стола на один оборот лимба, мм | |
| продольное и поперечное | 6 |
| вертикальное | 2 |
| Ход гильзы шпинделя (вертикальный), мм | 80 |
| Перемещение пиноли на один оборот лимба, мм | 4 |
| Перемещение пиноли на одно деление лимба, мм | 0,05 |
| Наибольший угол поворота шпиндельной головки, град | ±45 |
| Цена одного деления шкалы поворота головки, град | 1 |
| Наибольшая масса обрабатываемой детали и приспособления, устанавливаемых на станке, кг | 630 |
| Габарит станка, мм | |
| длина | 2900 |
| ширина | 3070 |
| высота | 2500 |
| Масса станка с электрооборудованием, кг | 4550 |
| Корректированный уровень звуковой мощности, дБа | 102 |
| Наибольший допустимый диаметр фрез при черновой обработке, мм | 200 |
| Диапазон частот вращения шпинделя, об/мин | 31,5-1600 |
| Количество электродвигателей на станке | 5 |
| Электродвигатель привода главного движения | |
| тип | АИР13254УЗ |
| мощность, кВт | 11 |
| частота вращения, мин-1 | 1450 |
| Электродвигатель привода подачи стола | |
| тип | BSD-30-BSM-40-2000-N-215 |
| мощность, кВт | 8,4 |
| частота вращения, мин-1 | 2000 |
| Электродвигатель привода механизированного зажима инструмента | |
| тип | АИР56В2УЗ |
| мощность, кВт | 0,25 |
| частота вращения, мин-1 | 2760 |
| Электродвигатель насоса центробежного | |
| тип | П-25М10УХЛ4 |
| мощность, кВт | 0,12 |
| частота вращения, мин-1 | 2800 |
| Двигатель насоса смазки | ВГ11-11А |
| мощность, кВт | 0,25 |
| частота вращения, мин-1 | 1450 |
| Суммарная мощность всех электродвигателей, кВт | 20,02 |
| Потребляемая мощность, кВт, не более | 20 |
