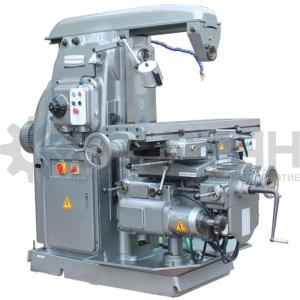

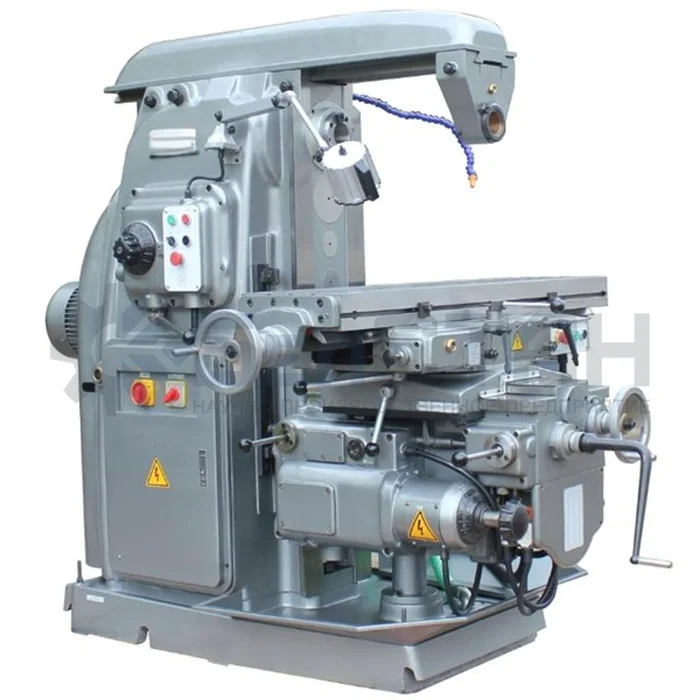

Горизонтально-фрезерный станок BSF13232 предназначен для фрезерования всевозможных деталей из различных материалов и подходит для серийного производства, индивидуального производства, механического цеха, инструментального и ремонтного цеха.
На станке можно обрабатывать вертикальные и горизонтальные плоскости, ступенчатые поверхности, прорезать пазы и канавки, нарезать зубчатые колеса и др. при помощи цилиндрических, угловых, концевых, фасонных, сферических фрез.
Технологические возможности станка могут быть расширены с применением делительной головки и других приспособлений. Возможность поворота стола на 45° относительно вертикальной оси позволяет обрабатывать винтовые канавки на цилиндрических поверхностях с применением делительной головки. Станок может быть оснащен устройством цифровой индикации (УЦИ), на которое поступает информация о положении обрабатываемой детали относительно режущего инструмента от оптических линеек, установленных по трем условным осям обработки детали.
Технические характеристики
| Параметр | Значение |
|---|---|
| Размер стола | 1325х320 мм |
| Перемещение стола (горизонтальное, поперечное, вертикальное) |
700x255x410 мм (ручной режим) 680x240x390 мм (автоматический режим) |
| Т-образные пазы (количество/ширина) | 3 /18 мм |
| Расстояние между Т-образными пазами | 70 мм |
| Угол поворота стола максимальный | ±45° |
| Максимальный вес заготовки | 500 кг |
| Конус шпинделя | ISO50 |
| Расстояние от горизонтальной оси шпинделя до поверхности стола | 30-440 мм |
| Расстояние от оси шпинделя до направляющих хобота | 155 мм |
| Количество частот вращения шпинделя | 18 |
| Пределы частот вращения шпинделя | 30- 1500 об/мин |
| Угол поворота вертикальной головки | ±45° |
| Количество подач стола | 18 |
| Быстрая скорость подачи (продольной/ поперечной/ вертикальной) | 2300/2300/770 мм/мин |
| Диапазон подачи стола (продольной/ поперечной/ вертикальной) | 23,5-1180/23,5-1180/8-394 мм/мин |
| Мощность главного двигателя | 7,5 кВт |
| Мощность двигателя подач стола | 1,5 кВт |
| Мощность двигателя насоса охлаждения | 0,125 кВт |
| Габаритные размеры (Д/Ш/В) | 2294x1770x1610 мм |
| Масса нетто | 2940кг |
| Масса брутто | 3240 кг |
| Размер упаковки | 2556x2159x1770 мм |
| Класс точности станка по ГОСТ 8—77 | Н |
