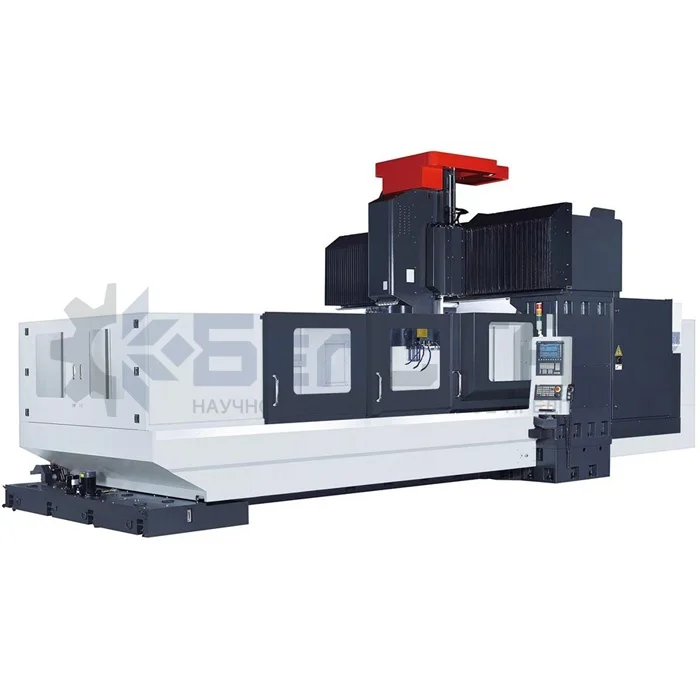

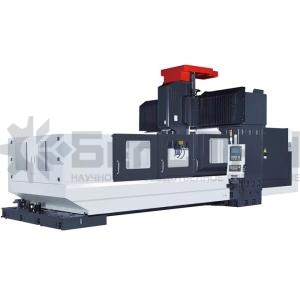

Портальный фрезерный центр с ЧПУ модели BSCK320200CNC22
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочий стол: | |
| Размер стола | 3200×2000 мм |
| Т-образный паз | 10-22×200 мм |
| Максимальная нагрузка на стол | 8000 кг |
| Перемещения: | |
| Перемещение по осям X/Y/Z | 3200/2400/1000 мм |
| Направляющие оси X/Y | Тяжелый линейный роликовый направляющий модуль |
| Направляющие оси Z | Направляющие жесткого типа |
| Расстояние между стойками | 2200 мм |
| Вылет шпинделя (от торца до центра стола) | 200-1200 мм |
| Подача: | |
| Скорость быстрого хода X/Y/Z | 12/12/8 м/мин |
| Скорость рабочей подачи X/Y/Z | 1-7000 мм/мин |
| Крутящий момент серводвигателя X/Y/Z | 40/30/30 Н м |
| Шпиндель: | |
| Конус шпинделя | ВТ50-190 |
| Болт штревельный | Р50Т-1-MAS403(45°) |
| Скорость вращения шпинделя | 10-6000 об/мин |
| Крутящий момент двигателя шпинделя | 140 Н м |
| Мощность двигателя шпинделя | 22 кВт |
| Магазин инструмента: | |
| Тип | дисковый |
| Макс. диаметр инструмента | 110/220* |
| Максимальная длина инструмента | 350 мм |
| Время смены инструмента | 5,6 с |
| Макс. вес инструмента | 15 кг |
| Емкость магазина | 24 |
| Точность: | |
| Позиционирование X/Y/Z | 0,038/0,028/0,018 мм |
| Повторяемость X/Y/Z | 0,022/0,016/0,010 мм |
| Габариты | 9000×3450×3850 мм |
| Вес | 25000 кг |
| ЧПУ | Siemens 828D |
| Дисплей ЧПУ | 10.4 цветной |
| Требуемое давление воздуха | 0,5-0,7 Мпа (расход 500 л/мин) |
| Электропитание | 380 В/50 Гц/3 фазы |
